# 485门禁一体机
| 彩页下载 | 接线图下载 | 硬件说明 |
|---|---|---|
| 彩页 | 接线图 | 硬件说明 |
# 产品外观
485门禁一体机外观。
# 性能特性
- 标准 485 通讯，多级防雷、防浪涌保护
- 大容量 Flash 存储器，保存数据断电 10 年不丢失
- 全部芯片采用进口全新原装，满足工业级要求，满足更广泛的工作环境
- 所有输入接口带光耦保护，系统更可靠
- 可显示人名、时间、卡号等信息
- 每个门的开放时间多达 16 组，每组可选择不同的鉴别方式
- 多种鉴别方式：卡、卡+密码、密码、双卡、自由通行、定时开关门、定时报警
- 支持远程操作开关门、开关火警、开关报警、锁门
- 支持跨机区域防潜返
- 支持多个事件的报警输出，如无效卡、无效时间、门报警、门开超时
- 所有 Wiegand 接口兼容 26、34、37 协议，具有光耦保护
- 支持单独设置每张卡的有效期
- 所有门禁设备支持混合安装
- 配合软件支持考勤、实时在线巡更功能
- 装网络摄像头，配合多功能电子地图，可实现网络实时监控和视频抓拍
# 性能参数
- 卡容量： 30000张
- 记录存量： 60000条
- 报警容量： 60000条
- 通讯方式： 485
- 通讯距离： 1200米
- 识别设备： wiegand（韦根）协议
- 读卡距离： 3 – 9 cm(自带线圈感应距离)
- 开门方式： 单卡、密码、卡+密码、双卡、软件远程、自由通行、按钮、定时
# 标准接口
- 读 卡 器： 1个
- 火警输入： 1个
- 按钮输入： 1个
- 电锁输出： 1个
- 485 通讯： 1个
- 门磁输入： 1个
- 门铃接口： 1个
# 基本参数
- 主板尺寸：
110×73×17mm - 主板颜色： 深蓝
- 主板重量： 约150克
- 外壳尺寸：
122×80×20mm - 外壳颜色： 黑色 /灰色
- 含壳重量： 约200克
- 工作温度： <60℃
- 环境湿度： 10% ~ 95% R.H
- 工作电压： DC 12V
- 工作电流： < 80mA
- 额定功率： ≤5W
- 断电保护： 10 年
# 接线图

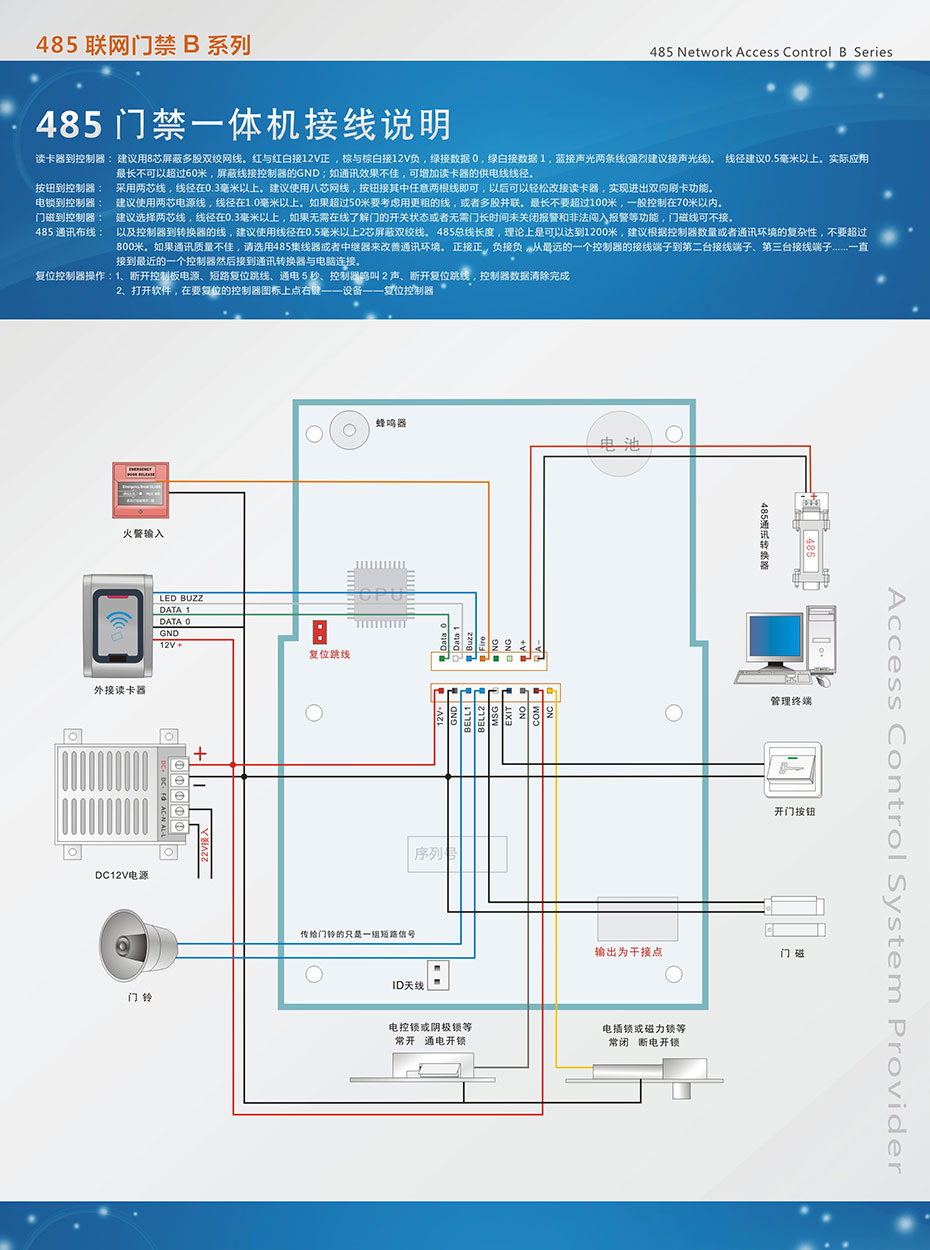

485门禁一体机接线图。
申明
由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
