TCP/IP门禁一体机

彩页下载	接线图下载	硬件说明
彩页	接线图	硬件说明

以太网门禁一体机是 TCP/IP 网络门禁产品中的一个系列，包括显屏一体机、密码一体机和刷卡一体机，使用标准的工业 TCP/IP 网络通讯，在一个管理系统中设备台数量可以不受限制；内置一个 IC 或 ID 读卡线圈，可外接一个 Wiegand 读卡器， 实现进出刷卡；门禁一体机内置 web 管理平台，可直接对控制器进行设置管理； 具有性能稳定、通讯快、兼容性强、组网方便、价格实惠等特性，能与其他联网门禁控制器配套混合使用于门禁一卡通工程。

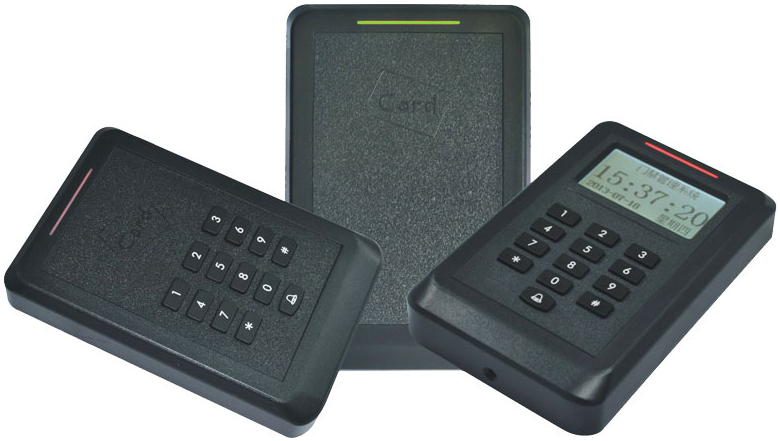

产品外观

性能特性

• 直接集成 10M TCP/I P 通讯，具有优异的传输性能
• 大容量 Flash 存储卡，保存数据断电 10 年不丢失
• 硬件自带 Web 服务器，可以不安装软件实现管理和实时监控
• 全部芯片采用进口全新原装，满足工业级要求，更广泛的工作环境
• 日本 松下 高品质继电器，更高开关寿命
• 支持选择读取扇区内卡号，Web 上自由设置扇区和密码（仅 IC）
• 支持外接读卡器，实现进出刷卡，兼容韦根 26/34 的读卡器、指纹机等
• 开放时间多达 16 组，每组可选择不同的鉴别方式
• 多种鉴别方式：卡、卡+密码、卡或密码、密码、双卡、自由通行、定时开关门、定时报警
• 支持远程操作开关门、锁门；支持跨机区域防潜返
• 支持多个事件的报警输出，如无效卡、无效时间、门报警、门开超时
• 数据主动发送，传输不受控制器数量限制
• 支持单独设置每张卡的有效期；可更换多种尺寸的感应线圈
• 所有门禁设备支持混合安装
• 配合软件支持考勤、实时在线巡更功能；支持多用户多机实时管理监控
• 装网络摄像头，配合多功能电子地图，可实现网络实时监控和视频抓拍

性能参数

• 卡容量： 21000张
• 记录存量： 50000条
• 报警容量： 60000条
• 通讯方式： TCP/IP
• 通讯距离： 管理软件不受距离限制
• 识别设备： wiegand（韦根）协议
• 读卡距离： 3 – 9 cm(自带线圈感应距离)
• 开门方式： 单卡、密码、卡+密码、双卡、软件远程、自由通行、按钮、定时

标准接口

• 读 卡 器： 1个
• 火警输入： 1个
• 按钮输入： 1个
• 电锁输出： 1个
• TCP/IP通讯： 1个
• 门磁输入： 1个
• 门铃接口： 1个

基本参数

• 主板尺寸： 110×73×17mm
• 主板颜色： 深蓝
• 主板重量： 约150克
• 外壳尺寸： 122×80×20mm
• 外壳颜色： 黑色 /灰色
• 含壳重量： 约200克
• 工作温度： <60℃
• 环境湿度： 10% ~ 95% R.H
• 工作电压： DC 12V
• 工作电流： < 80mA
• 额定功率： ≤5W
• 断电保护： 10 年

接线图

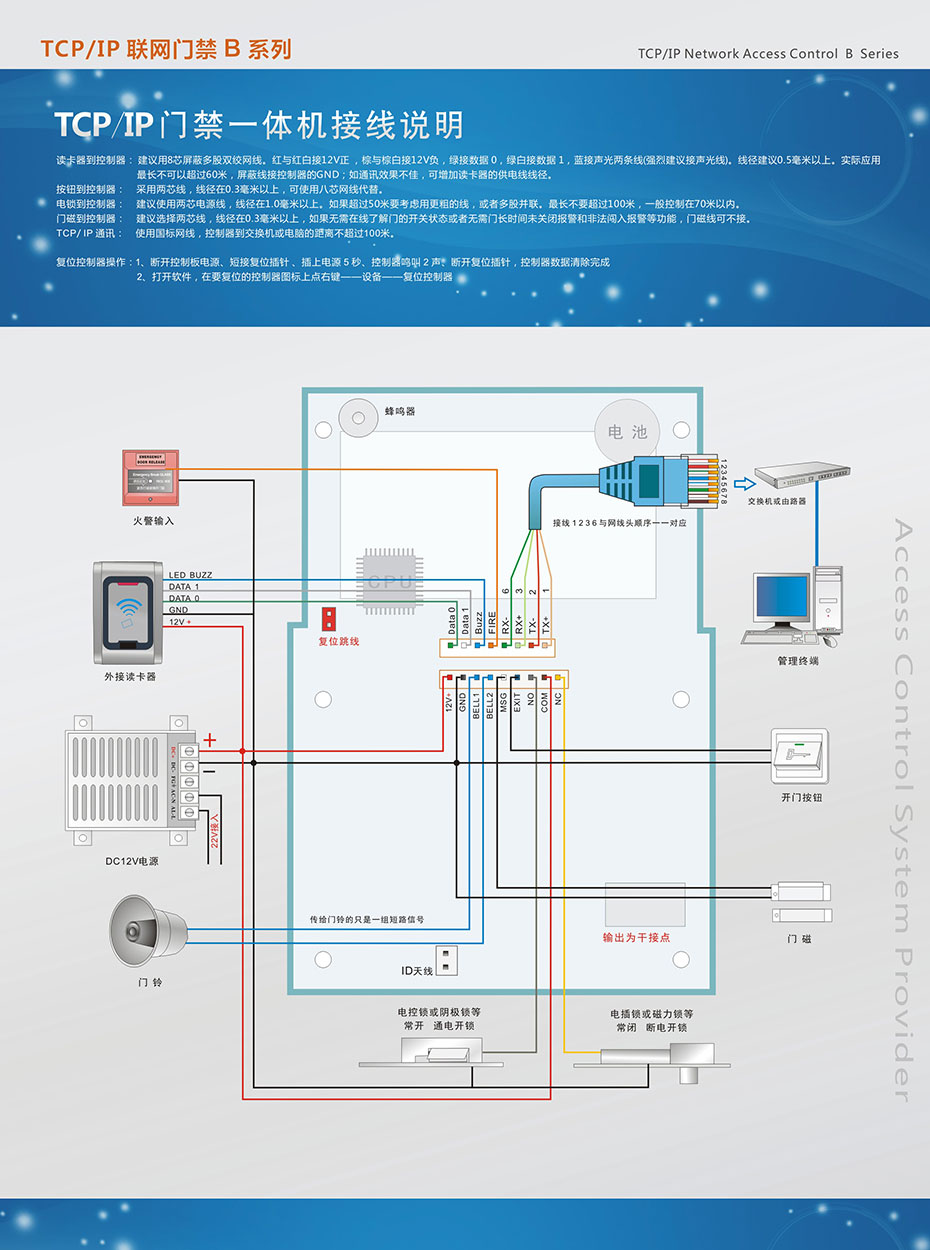

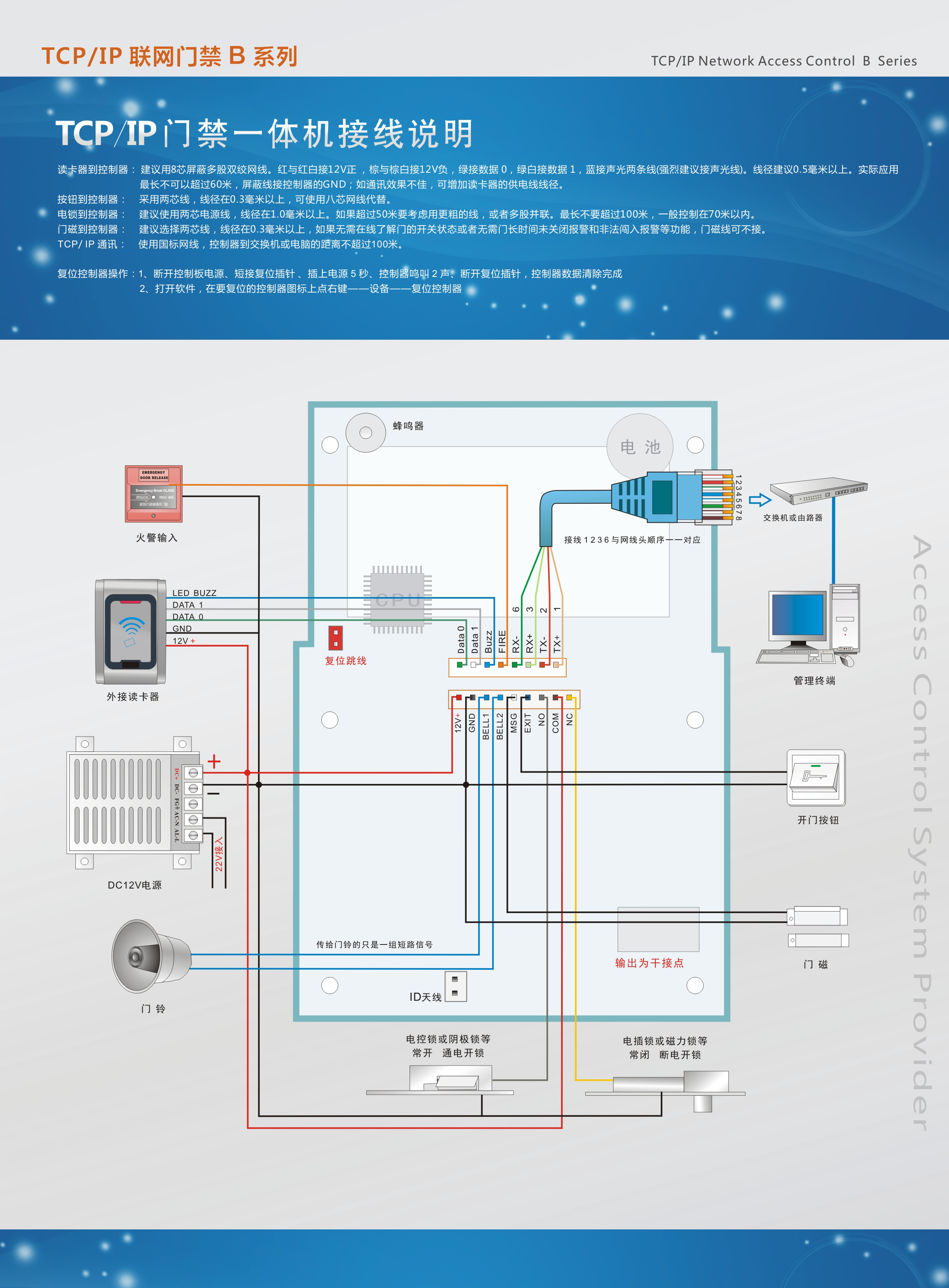

TCP/IP门禁一体机接线图。

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
