# 云+控制器 四门

云在线控制器(四门)介绍

彩页下载 硬件说明
云+控制器(四门)彩页 硬件说明

# 产品外观

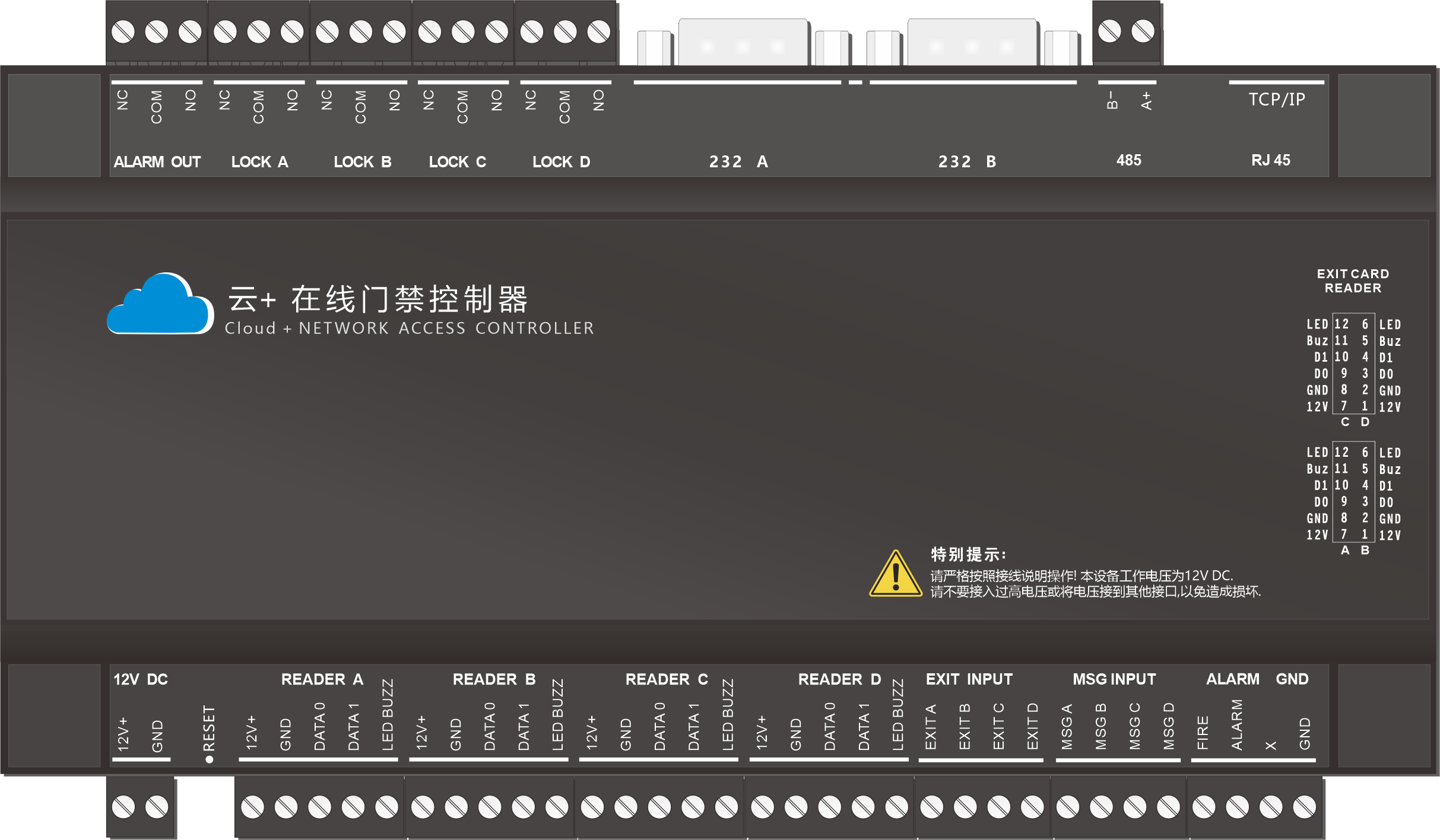

云+控制器(四门)外观。

产品外观

# 工作原理

在门禁控制器上刷卡(密码身份证二维码指纹指静脉)后,实时传输到云端服务器,服务器处理接收到的数据,向控制器做出应答,控制器根据应答做出对应的反应,比如开门。同时可以语音播报LCD屏幕显示。 要求设备和服务器之间保持网络通信,可选TCPMQTTHttp协议。

四种验证模式

  • 在线验证优先:刷卡后,如果是在线的情况下,则发给服务器验证,不保存记录;如果不在线,则控制器比对自身的数据验证,且保存记录。
  • 脱机验证优先:刷卡后,先判断控制器是否存在该卡,如果存在就继续判断权限,且保存记录;如果不存在该卡,则发给服务器验证。
  • 仅在线验证: 刷卡后,发给服务器验证,不保存记录。
  • 仅脱机验证: 刷卡后,只判断自身是否有存在该卡,不发给服务器;但保存刷卡记录。

# 高级功能

支持控制器端直接发起拉指令数据,使通讯过程更简单。 控制器通过心跳向服务器拉取需要执行的指令,这样服务器只需要准备好指令数据,不需要自己主动发送指令到控制器,而减少通讯开发和运行的复杂程度。本功能支持TCPMQTTHttp协议。

硬件平台:云+控制器

# 特性

  • 支持8个WG读卡器接口,支持WG2WG34等协议,通过web可配置。
  • 1组485接口,4组按钮开关量输入,4组门磁输入,4个继电器控制输出,1个继电器报警。
  • 支持12组modbus协议的传感器,自定义采集数据。
  • 直接支持2个232输入,如二维码、身份证采集仪、静脉指纹仪、指纹模块读头。
  • Web界面配置连接人脸抓拍摄像机,实现人脸云端验证。
  • 支持485通讯传输,可以实现自有485设备通讯控制。
  • 支持二代身份证采集仪,可以采集身份证信息,包括照片。
  • 485支持语音模块,实时现场播报合成语音,如“欢迎光临,李经理!”,由服务器软件控制。
  • 485支持485类型的读头,包括带显示屏的485读头。
  • 支持LCD屏幕显示,实现现场屏幕显示。
  • 支持TCPMQTTHttp协议。
  • Http协议支持域名和IP地址服务器,支持自定义URL路径,适合云端应用开发。
  • Http 支持Post和Get 方式提交数据,2种方式任选,同时支持长连接方式。
  • 支持AES128加密,自定义秘钥,数据更安全。
  • 支持控制器端直接发起拉指令数据,使通讯过程更简单。
  • 提供SDK开发包,以及Demo代码。
  • 人脸识别提供百度、腾讯等第3方人脸算法的demo。
  • NTP功能,时间与网络自动同步。
电源 12VDC
接口 1个RJ45 2个232端口 DB9针 1个485接口
输入 4个按钮 4个门磁 1个报警
门禁请求 刷卡密码、2个(静脉、指纹、二维码、身份证)
输出 4个锁控制 1个报警
读头 8个WG接口
485 Poris 485读头 LCD485读头 LCD显示屏 语音输出
支持协议 HTTP TCP MQTT
PCB尺寸 100.5mm*210mm
卡容量 52000
刷卡记录 27300
报警记录 10240

注意

所有功能和参数都为暂定,设计的时候可能发生少量变更,会尽可能满足以上目标

# 接线图

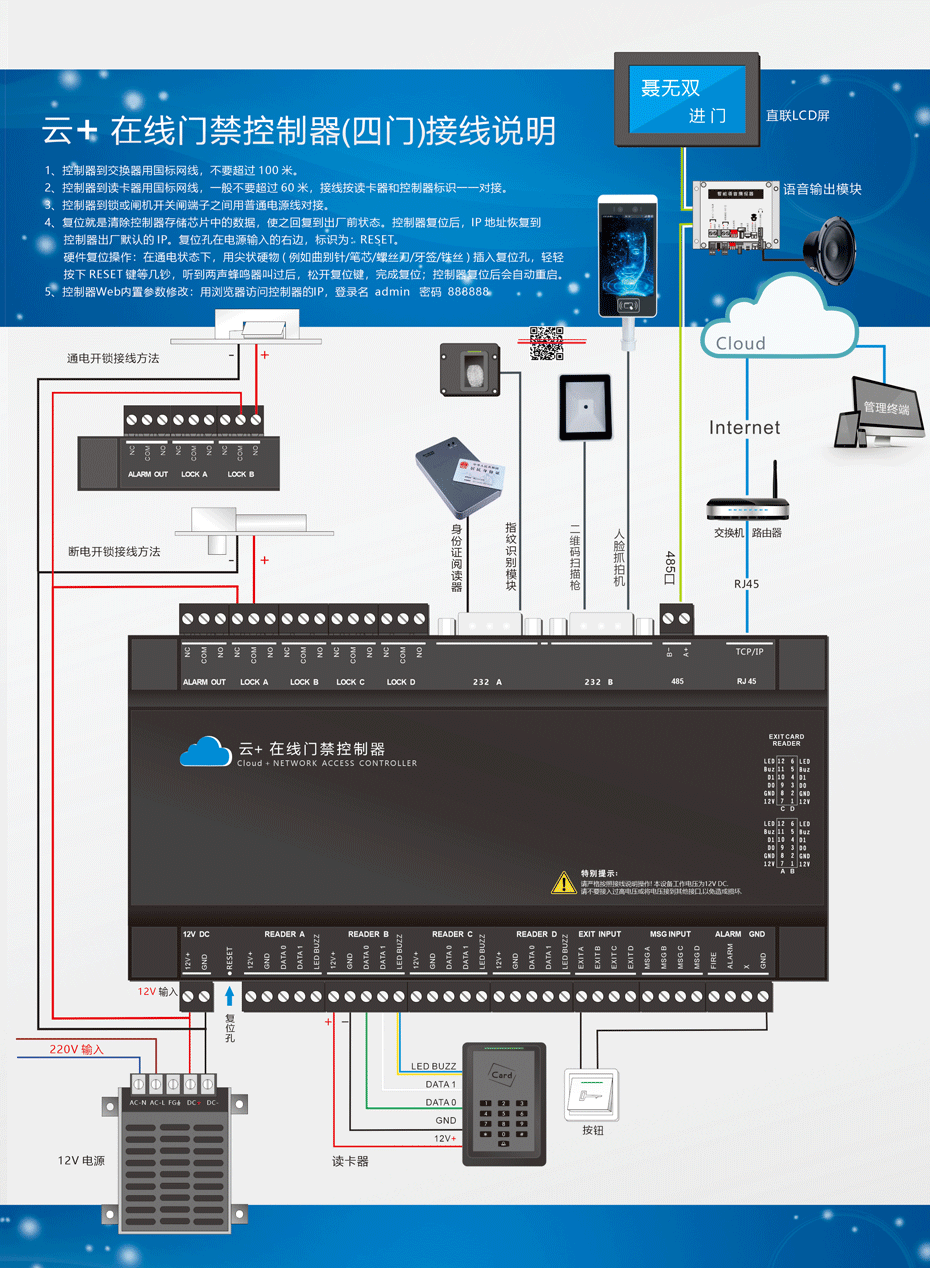

云+控制器(四门)接线图。

接线图

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
