语音播报器

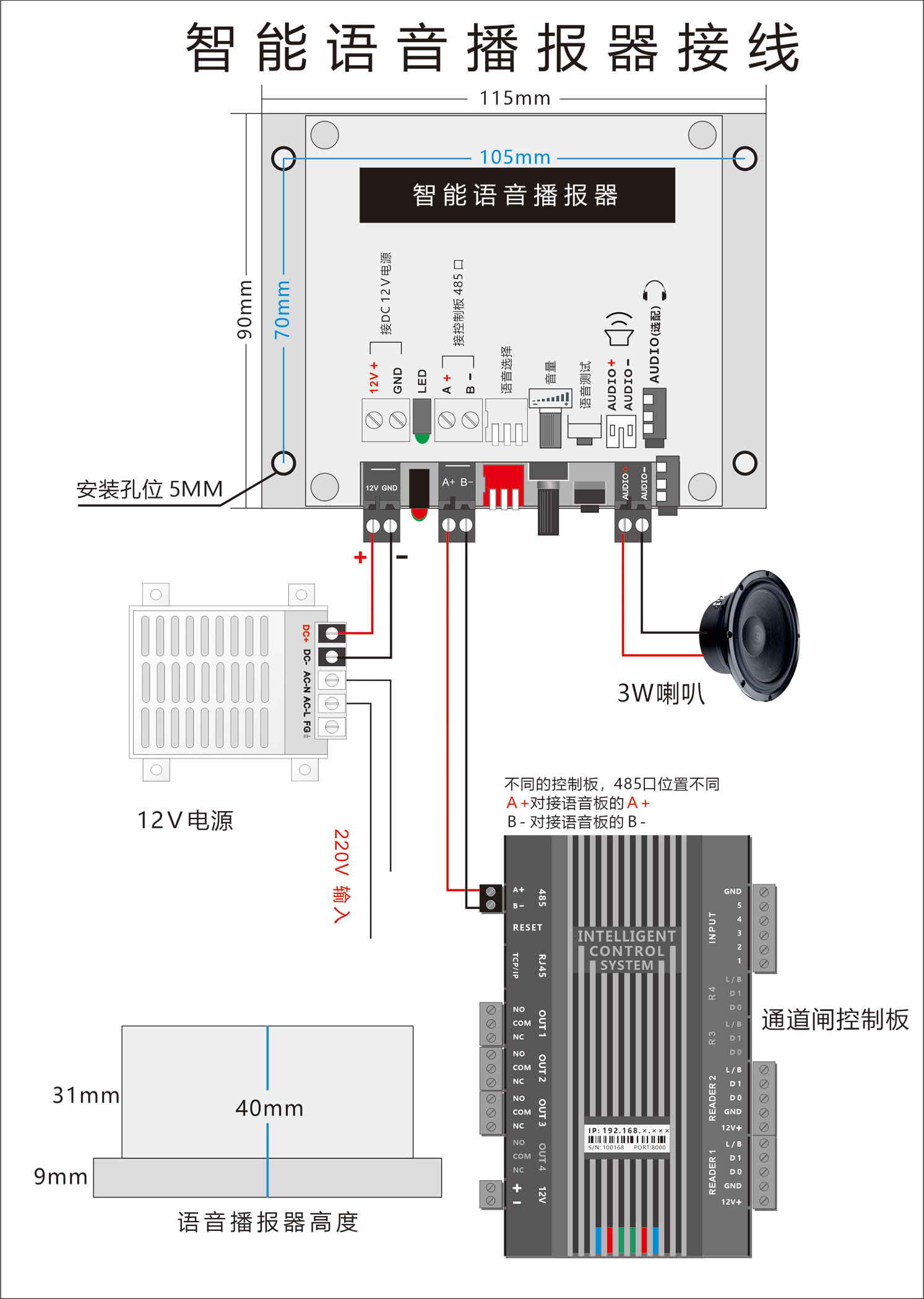

语音播报器接线图。

接线图下载	硬件说明	视频
接线图	硬件说明	操作视频

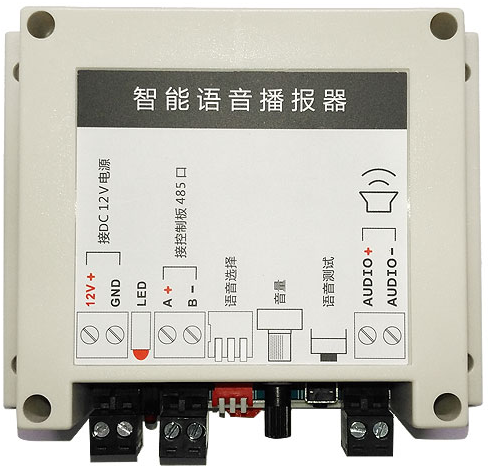

产品外观

特性

• 带485接口的门禁控制器支持本设备。
• 标准485和RS232通信接口连接主机，输出语音播报，现场播报刷卡或者报警事件。直接驱动喇叭。
• 两路开关量输入控制。
• 六个发声人选择，音量和说话语速可调。
• 可应用在安防报警、语音提示、广告播放等各种工业、安防、以及其它民用领域。

技术参数

• 输入电压范围 ：DC12V
• 通信方式 ：485或RS232
• 喇叭额定功率 ：4Ω3W（4R）
• 电路板尺寸 ：123*70*16mm

注意事项

• 先接好其他线，最后再接电源线，上电前确保输入输出无短路现象。
• 本语音模块供电电压范围为DC12V，超过电压范围可能会烧坏。
• 喇叭的线长最好不要超过5M。
• 喇叭如果用的是耳机头，切记不可带电插和拔，容易烧毁IC

语音播报内容

默认语音播报内容如下，用户可通过语音模块上的拨码器选择需要的语音播报内容。

编码序号	进门播报	出门播报	拨码
0	有效卡或无效卡、无效时区（和软件记录同步）	1上，2上，3上	0
1	进门	出门	1下，2上，3上
2	进闸	出闸	1上，2下，3上
3	刷卡成功	1下，2下，3上	3
4	小朋友欢迎入园	小朋友一路平安	1上，2上，3下
5	进入工地，请戴安全帽	一路平安	1下，2上，3下
6	欢迎光临	欢迎下次光临	1上，2下，3下
7	有效证件，谢谢	1下，2下，3下	7

以上是默认语音输出，前面加名字。定制其它语音时修改编码7的语音提示内容。其它编码内容不变。

注意

启用语音输出功能，要求控制器门参数编辑中“双向检测”一定要打勾！

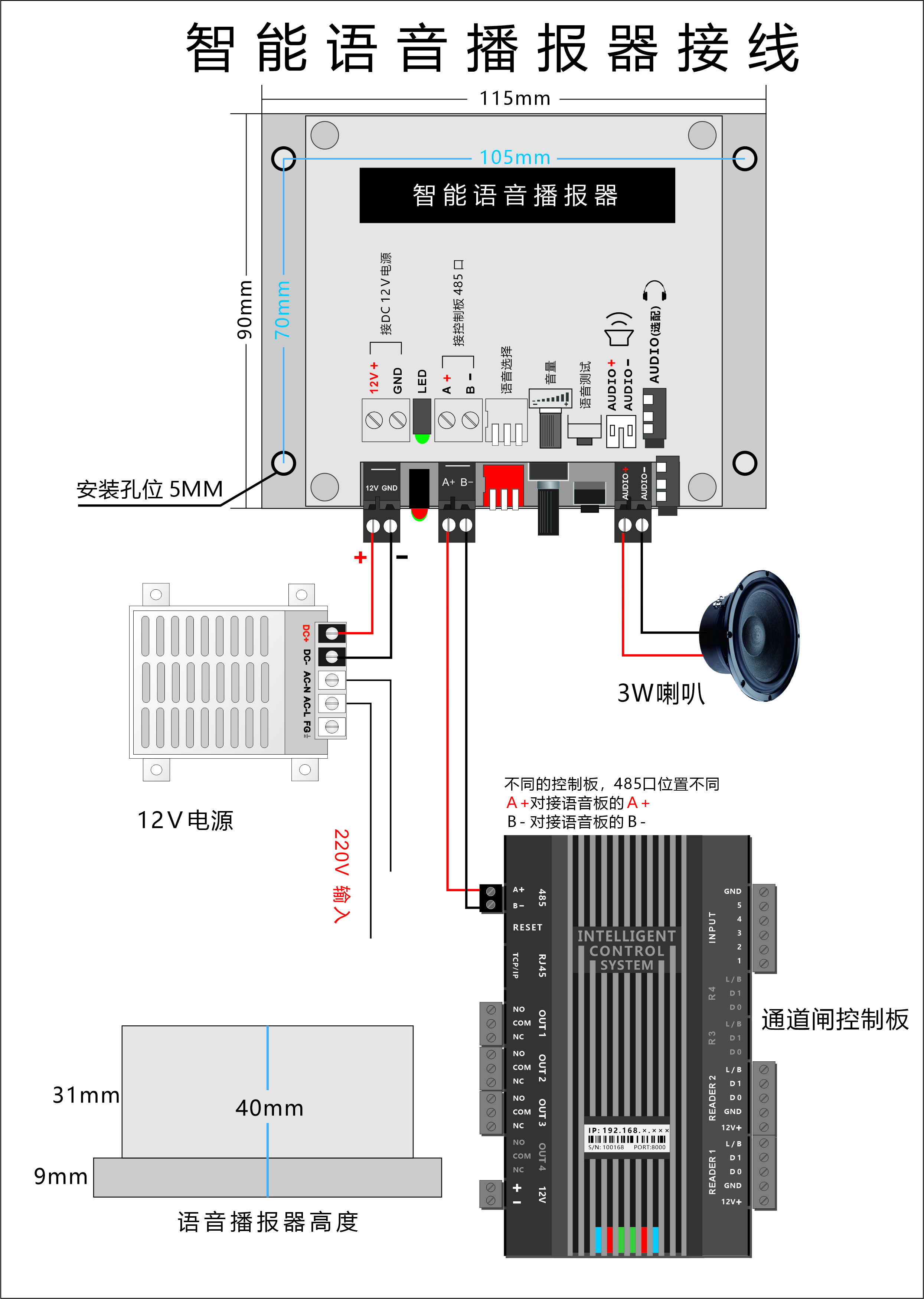

接线图

操作视频

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
