# 云+控制器 Plus B版

云在线双通道门禁控制器(Plus B版)介绍

彩页下载 接线图下载 硬件说明
云+控制器彩页 云+控制器接线图 硬件说明

# 产品外观

云+控制器B版外观。

产品外观

# 工作原理

在门禁控制器上刷卡(密码身份证二维码指纹指静脉人脸RFIDModbus传感器)后,实时传输到云端服务器,服务器处理接收到的数据,向控制器做出应答,控制器根据应答做出对应的反应,比如开门。同时可以语音播报和LCD屏幕显示。要求设备和服务器之间保持网络通信,可选TCPHttpMQTT协议。

# 特性

  • 支持2个WG读卡器接口,支持WG2、WG34等协议,通过web可配置。
  • 2组485接口,2组按钮开关量输入,2组报警输入,2个继电器控制输出,1个继电器报警。
  • 可外接2组温湿度传感器,采集温度和湿度,设置报警范围产生报警。
  • 直接支持2个232输入,如二维码、身份证采集仪、静脉指纹仪、指纹模块、RFID读头。
  • Web界面配置连接人脸抓拍摄像机,实现人脸云端验证。
  • 支持485通讯传输,可以实现自有485设备通讯控制。支持12组modbus传感器采集数据。
  • 支持二代身份证采集仪,可以采集身份证信息,包括照片。
  • 485支持语音模块,实时现场播报合成语音,如“欢迎光临,李经理!”,由服务器软件控制。
  • 485支持485类型的读头,包括带显示屏的485读头。
  • 支持LCD屏幕显示,实现现场屏幕显示。
  • 支持TCP/IPHttpMQTT协议。
  • 可选支持WIFIGPRS模块(功能受限不支持人脸和照片功能)。
  • Http协议支持域名和IP地址服务器,支持自定义URL路径,适合云端应用开发。
  • Http 支持Post和Get 方式提交数据,2种方式任选,同时支持长连接方式。
  • 支持AES128加密,自定义秘钥,数据更安全。
  • 提供SDK开发包,以及Demo代码。
  • 人脸识别提供百度、腾讯等第3方人脸算法的demo。
电源 12VDC
接口 1个RJ45 2个232端口 DB9针 2个485接口*
输入 2个按钮 2个门磁 1个报警 1个火警
门禁请求 2个刷卡密码、2个(静脉、指纹、二维码、身份证),1个RFID、1个人脸
输出 2个锁控制 1个报警
读头 2个WG接口
485 Poris 485读头 LCD485读头 LCD显示屏 语音输出
扩展口 4组输入
其他接口 2组温湿度1线接口,2个温度和2个湿度检测
电源输出 1个USB供电口(5VDC),1组5V直流电源
支持协议 HTTP TCP MQTT
PCB尺寸 100.5mm*210mm

注意

485接口默认为1个,可选配2个。

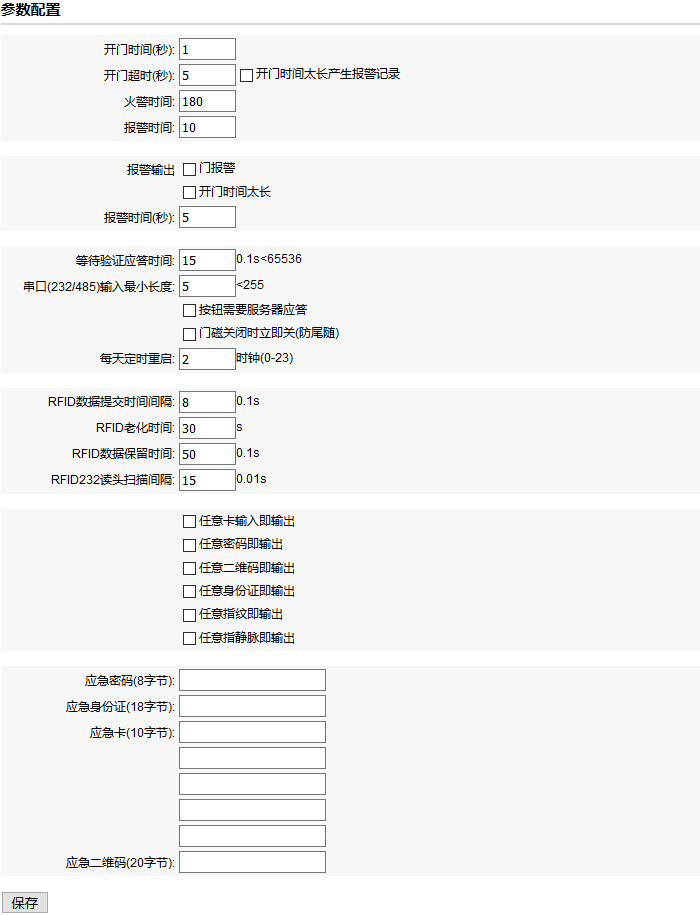

web设置
web设置
web设置

# 接线图

云+控制器B版接线图。

接线图

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
