# TCP/IP单门
以太网单门双向门禁控制器是TCP/IP门禁系列中的一种；可外接2个韦根读卡器，实现1个出入口的进出刷卡，控制器内置Web管理平台，可直接对控制器进行设置管理。
| 彩页下载 | 接线图下载 | 硬件说明 |
|---|---|---|
| 盒装版彩页 蓝板彩页 | 盒装版接线图 蓝板接线图 | 硬件说明 |
# 产品外观

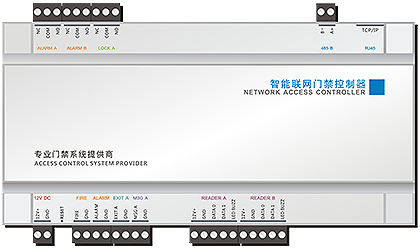

TCP/IP单门控制器外观。
# 性能特性
- 直接集成10M TCP/IP通讯，具有优异的传输性能
- 大容量Flash存储器，保存数据断电10年不丢失
- 所有的输入接口带光耦保护，系统更稳定
- 硬件自带Web服务器，可以不安装软件实现管理和实时临控
- 每个门的开门时间多达 16 组，每组可选择不同的鉴别方式
- 多种开门鉴别方式：卡、密码、卡+密码、卡或密码、双卡、自由通行、定时开关门、定时报警、按钮时间
- 支持远程操作开关门、开关火警、报警、
- 支持软件或Web操作锁门；支持跨机区域防潜返
- 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时
- 所有Weigand接口兼容26、34、37协议，具有光耦保护，同时支持485读卡器或者485屏幕读卡器。
- 支持单独设置每张卡的有效期
- 所有门禁设备支持混合安装
- 配合软件支持考勤、实时在线巡更功能
- 装网络摄像头，配合多功能电子地图，可实现网络实时监控和视频抓拍
# 性能参数
- 卡容量： 30000张
- 记录存量： 50000条
- 报警容量： 60000条
- 通讯方式： TCP/IP
- 通讯距离： 软件管理不受距离限制
- 读 卡 器：wiegand（韦根）协议 同时支持485读卡器或者485屏幕读卡器
- 开门方式： 卡、密码、卡+密码、卡或密码、双卡、自由通行、定时开关门、定时报警、按钮时间
# 标准接口
- 读 卡 器： 2个
- 报警输入： 1个
- 报警输出： 1个
- 火警输入： 1个
- 火警输出： 1个
- 出门按钮： 1个
- 门磁输入： 1个
- 电锁输出： 1个
- TCP/IP通讯： 1个
- 485接口： 1个
# 基本参数
- 主板尺寸：
210×125×22mm - 主板颜色： 深蓝 (标准版)
- 主板重量： 约200克
- 外壳尺寸：
214×110×37mm - 机箱尺寸：
320×270×72mm350×280×72mm(大箱，可装蓄电池) - 机箱颜色： 黑色
- 机箱重量： 约1400克(大箱2000克)
- 工作温度： <60℃
- 环境湿度： 10% ~ 95% R.H
- 工作电压： DC 12V
- 工作电流： < 80mA
- 额定功率： ≤5W
- 断电保护： 10 年
# 接线图
申明
由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
