TCP/IP闸机板

TCP/IP闸机通道控制器说明

接线图下载	硬件说明
接线图 系统应用图	硬件说明 嵌入式WEB使用说明

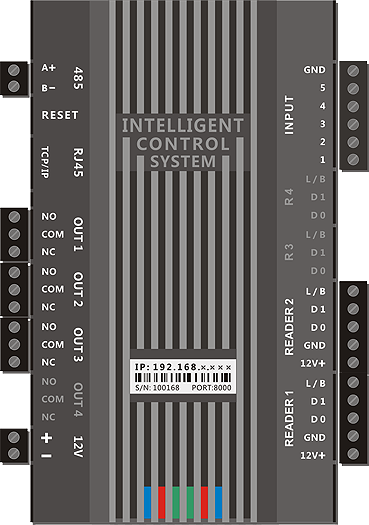

产品外观

TCP/IP闸机板外观。

性能特性

• 直接集成 10M TCP/IP 通讯 ( 可扩展 485 通讯 )，具有优异的传输性能
• 大容量 Flash 存储卡，保存数据断电 10 年不丢失
• 所有输入接口带光耦保护，系统更稳定
• 每个门的开放时间多达 16 组，每组可选择不同的鉴别方式
• 多种鉴别方式：卡、卡 + 密码、密码、双卡、自由通行、定时开关门、定时报警
• 支持远程操作开关门、开关火警、报警
• 支持软件或 Web 操作锁门；支持跨机区域防潜返；支持互锁
• 支持多个事件的报警输出，如无效卡、无效时间、门报警、门开超时
• 数据主动发送，传输不受控制器数量限制
• 支持单独设置每张卡的有效期
• 所有门禁设备支持混合安装
• 自带WEB界面采用新外观，更流畅，更专业。
• 支持2个WG读卡器接口，支持WG26、WG34等协议。
• 2组按钮开关量输入，1报警输入,1个火警输入，2个继电器控制输出，1个继电器报警。
• 485扩展接口直接232二维码转换板，2种485读头、语音板、LCD显示屏幕。
• 支持TCP/IP、可配置为域名和客户端模式；实现访问云端服务器。
• 485支持语音模块，实时现场播报合成语音，如“李经理！欢迎光临”。支持自定义语句。
• 485支持485类型的读头，包括带显示屏的485读头。
• 支持LCD屏幕显示，实现现场屏幕显示。
• 开放时间支持卡、卡或密码、密码、卡加密码、定时等模式。
• 支持TCP和485直通通讯，执行自定义485设备对接。
• 支持通行判断，实现检测是否通行。
• 支持防潜返、支持刷卡时间限制、支持刷卡次数限制。
• 提供SDK开发包，及Demo代码。支持控制器端直接发起拉指令数据，使通讯过程更简单。
• 应用软件：智能门禁管理系统；和其他联网门禁控制器同一套软件管理；在软件中添加设备型号通道闸门禁控制器型号选择：“闸机”

性能参数

• 卡容量： 45000张
• 记录存量： 21000条
• 报警容量： 12800条
• 通讯方式： TCP/IP
• 通讯距离： 软件管理不受距离限制
• 认识设备： Wiegand（韦根）协议
• 开门方式： 单卡、密码、卡+密码、双卡、软件远程、自由通行、按钮、定时

标准接口

• 进闸读卡器： 1个
• 出闸读卡器： 1个
• 进闸控制输出： 1个
• 出闸控制输出： 1个
• 报警输出： 1个
• TCP/IP通讯： 1个
• 484通讯扩展： 1个（Poris 485读头 LCD485读头 LCD显示屏 语音输出）
• 进闸按钮： 1个
• 出闸按钮： 1个
• 停止输入： 1个
• 确认输入： 1个 （给短路信号，刷卡不开闸）
• 火警输入： 1个 （断开后，产生火警记录，闸机控制输出和报警输出同时动作）

基本参数

• 外壳尺寸： 147mm×105mm×30mm (含主板接线端子)
• 主板尺寸： 140mm×80mm×15mm (孔位尺寸：129mm×69mm)
• 主板颜色： 深蓝 (标准版)
• 主板重量： 约120克
• 工作温度： <60℃
• 环境湿度： 10% ~ 95% R.H
• 工作电压： DC 12V
• 工作电流： < 80mA
• 额定功率： ≤5W
• 断电保护： 10 年

接线图

闸机板接线图。

系统应用图

闸机板系统应用图。

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
