# TCP/IP四门双向

以太网四门双向门禁控制器是TCP/IP门禁系列中的一种;可外接8个韦根读卡器和8个485读卡器,实现4个门的进出双向刷卡,控制器内置Web管理平台,可直接对控制器进行设置管理。

彩页下载 接线图下载 硬件说明
盒装版彩页
蓝板彩页
盒装版接线图
扩展读头接线图
蓝板接线图
硬件说明

# 产品外观

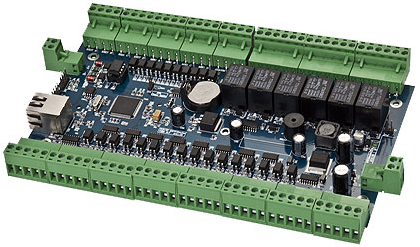

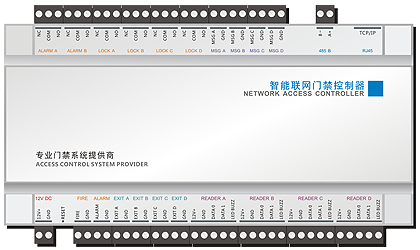

TCP/IP四门双向控制器外观。

TCP/IP四门双向TCP/IP四门双向

# 性能特性

  • 直接集成10M TCP/IP通讯,具有优异的传输性能
  • 大容量Flash存储器,保存数据断电10年不丢失
  • 可外接8个韦根读卡器和8个485读卡器,也可进行混合安装,实现4门双向刷卡
  • 所有的输入接口带光耦保护,系统更稳定
  • 硬件自带Web服务器,可以不安装软件实现管理和实时临控
  • 每个门的开门时间多达 8 组,每组可选择不同的鉴别方式
  • 多种开门鉴别方式:卡、密码、卡+密码、卡或密码、双卡、自由通行、定时开关门、定时报警
  • 支持远程操作开关门、开关火警、报警、
  • 支持软件或Web操作锁门;支持跨机区域防潜返;支持互锁
  • 支持多个事件的报警输出,如无效卡、无效时间、门报警、门开超时
  • 所有Weigand接口兼容26、34、37协议,具有光耦保护
  • 数据主动发送,传输不受控制器数量限制
  • 支持单独设置每张卡的有效期
  • 所有门禁设备支持混合安装
  • 配合软件支持考勤、实时在线巡更功能
  • 装网络摄像头,配合多功能电子地图,可实现网络实时监控和视频抓拍

# 性能参数

  • 卡容量: 30000张
  • 记录存量: 60000条
  • 报警容量: 60000条
  • 通讯方式: TCP/IP
  • 通讯距离: 软件管理不受距离限制
  • 读 卡 器:
    • wiegand(韦根)协议
    • 485通讯协议
  • 开门方式: 单卡、密码、卡+密码、卡或密码、双卡、软件远程、自由通行、按钮、定时

# 标准接口

  • 读 卡 器: 8个( Wiegand读头)
  • 报警输出: 1个
  • 报警输入: 1个
  • 火警输出: 1个
  • 火警输入: 1个
  • 出门按钮: 4个
  • 门磁输入: 4个
  • 电锁输出: 4个
  • TCP/IP通讯: 1个
  • 485 接口: 1个(接8个485读头 或者其他485设备)

# 基本参数

  • 主板尺寸: 210×125×22mm
  • 主板颜色: 深蓝 (标准版)
  • 主板重量: 约300克
  • 外壳尺寸: 214×110×37mm
  • 机箱尺寸: 320×270×72mm 350×280×72mm(大箱,可装蓄电池)
  • 机箱颜色: 黑色
  • 机箱重量: 约1400克(大箱2000克)
  • 工作温度: <60℃
  • 环境湿度: 10% ~ 95% R.H
  • 工作电压: DC 12V
  • 工作电流: < 240mA
  • 额定功率: ≤5W
  • 断电保护: 10 年

# 接线图

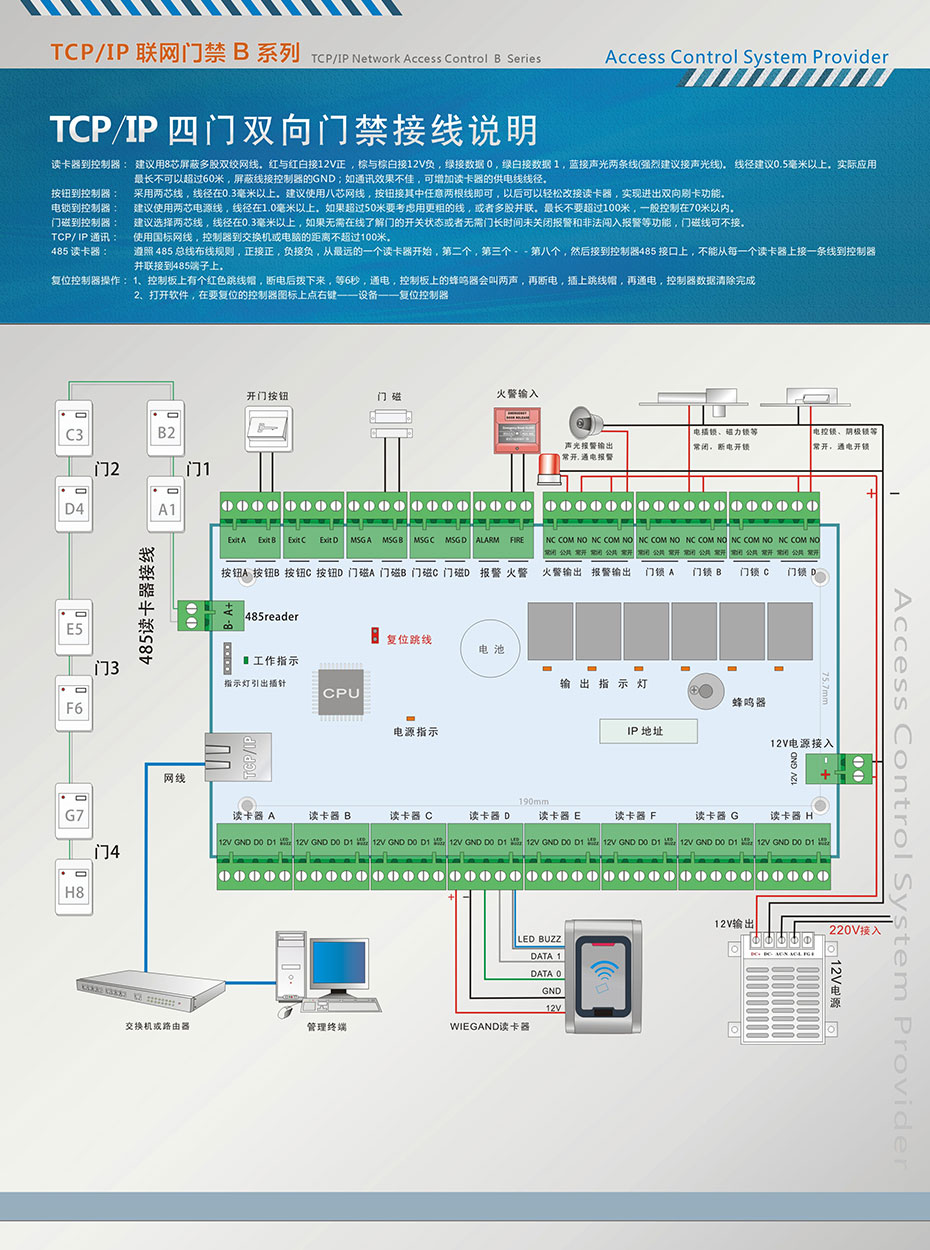

TCP/IP四门双向接线图

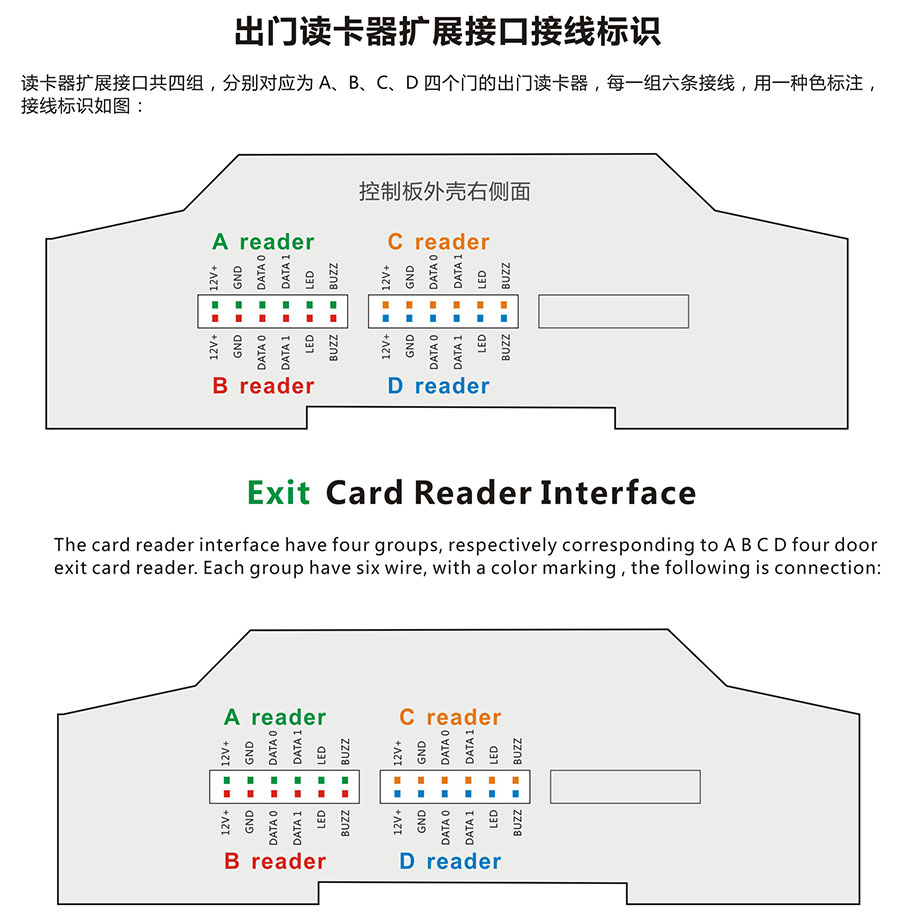

扩展读头接线图
TCP/IP四门双向接线图

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
