IC不联网一体机

不联网管理中心授权管理门禁控制器是不联网门禁系列中的一款，设备无通信功能、无需联网，通过授权管理软件和写卡器将开门权限写入到 IC 卡中， 实现授权开门的功能。

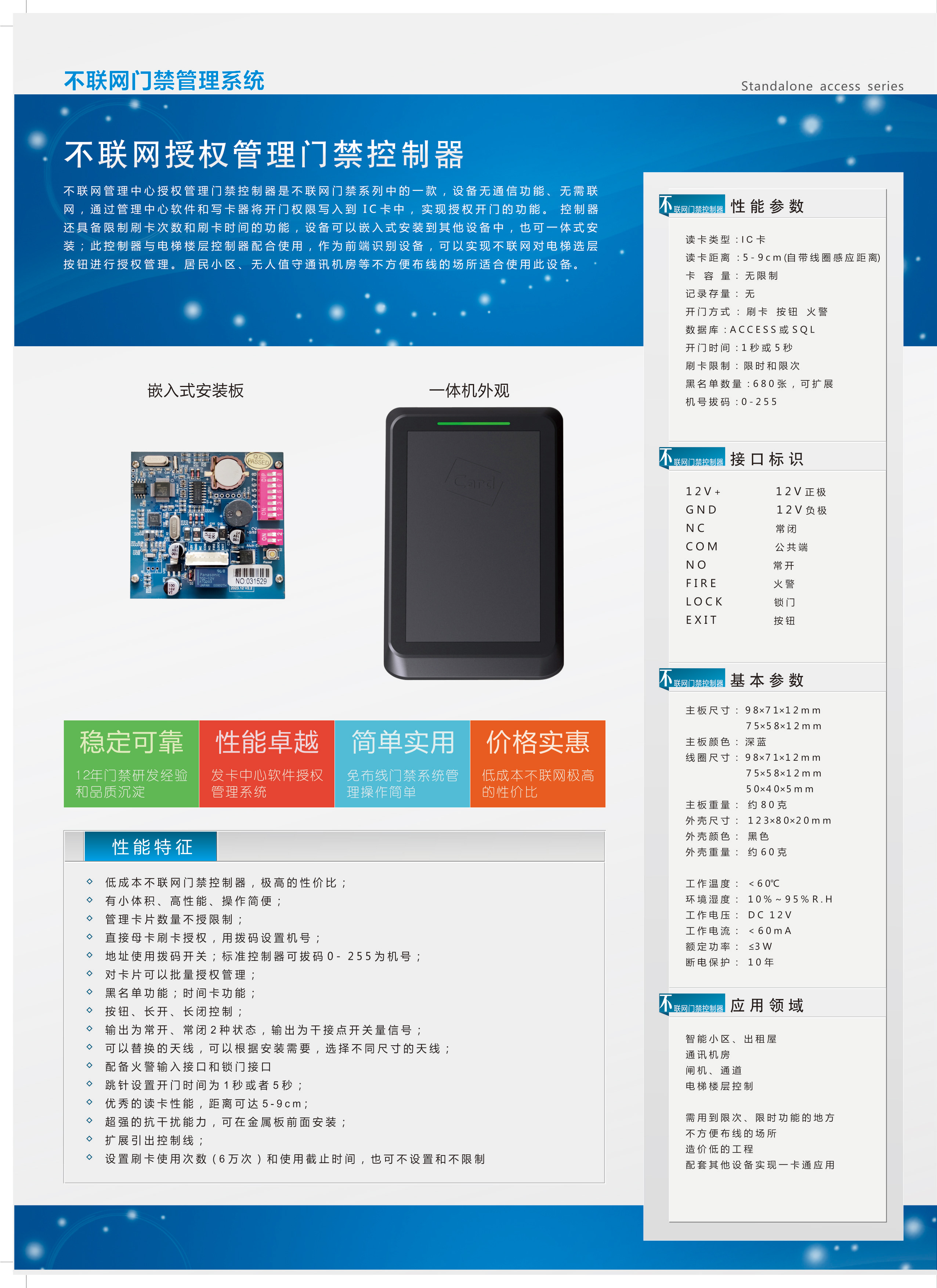

彩页下载	接线图下载	硬件说明
彩页	接线图	硬件说明

控制器还具备限制刷卡次数和刷卡时间的功能，设备可以嵌入式安装到其他设备中，也可一体式安装；此控制器与电梯楼层控制器配合使用，作为前端识别设备，可以实现不联网对电梯选层按钮进行授权管理。居民小区、无人值守通讯机房等不方便布线的场所适合使用此设备。

产品外观

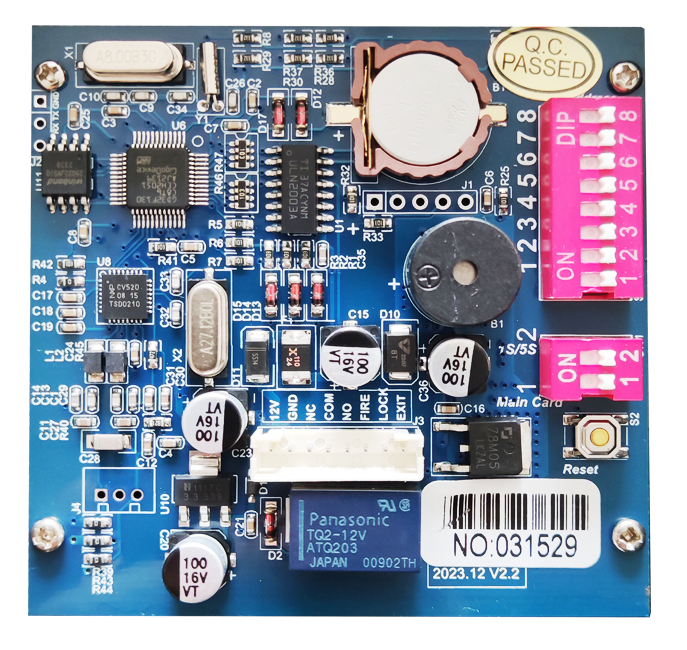

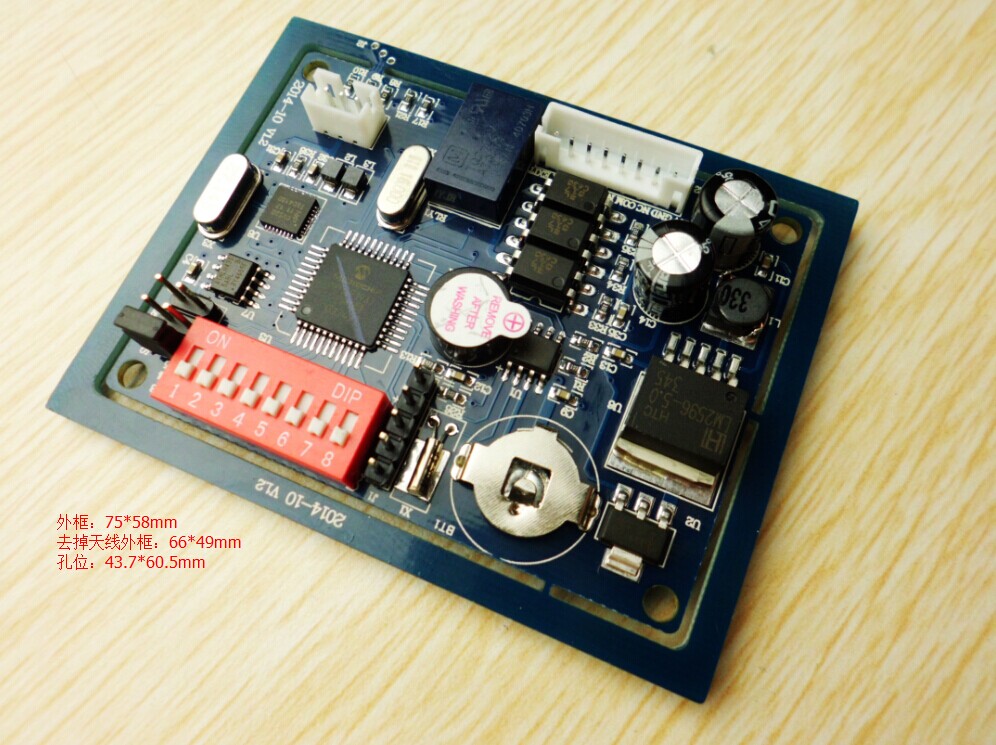

嵌入式产品外观

性能特性

• 低成本不联网门禁控制器，极高的性价比；
• 体积小、高性能、操作简便；
• 管理卡片数量不授限制；
• 直接母卡刷卡授权，用拨码设置机号；
• 地址使用拨码开关；防复制IC不联网机，最大支持208机号,（相同机号的设备可无限个）；旧版本 IC不联网 ，最大支持128机号（相同机号的设备可无限个）。
• 对卡片可以批量授权管理；
• 黑名单功能；时间卡功能；
• 按钮、长开、长闭控制；
• 输出为常开、常闭 2 种状态，输出为干接点开关量信号；
• 可以替换的天线，可以根据安装需要，选择不同尺寸的天线；
• 配备火警输入接口和锁门接口
• 跳针设置开门时间为 1 秒或者 5 秒；
• 优秀的读卡性能，距离可达 5-9cm；
• 超强的抗干扰能力，可在金属板前面安装；
• 扩展引出控制线；
• 设置刷卡使用次数（6 万次）和使用截止时间，也可不设置和不限制

性能参数

• 读卡类型：IC 卡
• 读卡距离 ：5- 9cm(自带线圈感应距离)
• 卡 容 量 ： 无限制
• 记录存量： 无
• 开门方式 ： 刷卡 按钮 火警
• 数据库：ACCESS 或 SQL
• 开门时间：1 秒或 5 秒
• 刷卡限制：限时和限次
• 黑名单数量：680 张，可扩展
• 机号拔码：0-255 8位拨码器对照表

标准标识

• 12V+ 12V 正极
• GND 12V 负极
• NC 常闭
• COM 公共端
• NO 常开
• FIRE 火警
• LOCK 锁门
• EXIT 按钮

基本参数

• 主板尺寸： 98×71×12mm 75×58×12mm
• 主板颜色： 深蓝
• 线圈尺寸： 98×71×12mm 75×58×12mm 50×40×5mm
• 主板重量： 约 80 克
• 外壳尺寸： 123×80×20mm
• 外壳颜色： 黑色
• 外壳重量： 约 60 克
• 工作温度： <60℃
• 环境湿度： 10% ~ 95% R.H
• 工作电压： DC 12V
• 工作电流： < 60mA
• 额定功率： ≤3W
• 断电保护： 10 年

应用领域

• 智能小区、出租屋，通讯机房，闸机、通道，电梯楼层控制，
• 需用到限次、限时功能的地方，不方便布线的场所，造价低的工程，配套其他设备实现一卡通应用。

接线图

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
