云+控制器 Plus 混合版

云+双通道门禁控制器(Plus 混合版)介绍

彩页下载	接线图下载	硬件说明
云+控制器彩页	云+控制器接线图	硬件说明

产品外观

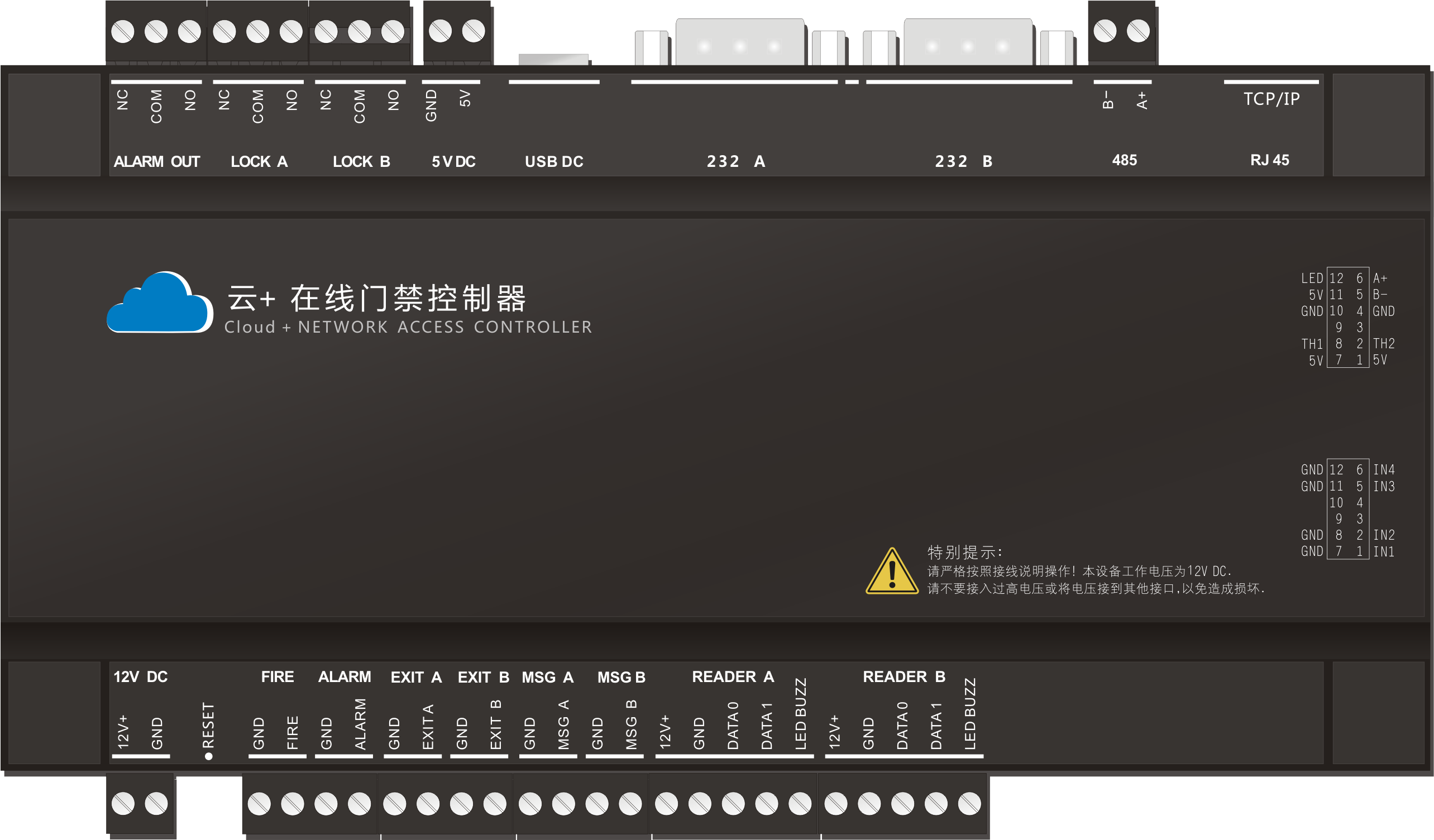

云+控制器C版外观。

在线工作原理

在门禁控制器上刷卡（密码、身份证、二维码、指纹、指静脉、人脸、RFID、Modbus传感器）后，实时传输到云端服务器，服务器处理接收到的数据，向控制器做出应答，控制器根据应答做出对应的反应，比如开门。同时可以语音播报和LCD屏幕显示。要求设备和服务器之间保持网络通信，可选TCP、Http协议。

脱机工作原理

在门禁控制器上刷卡，控制器直接判断是否属于注册信息（卡、密码、身份证、二维码），由控制器直接判断是否开门。可选TCP、Http协议。

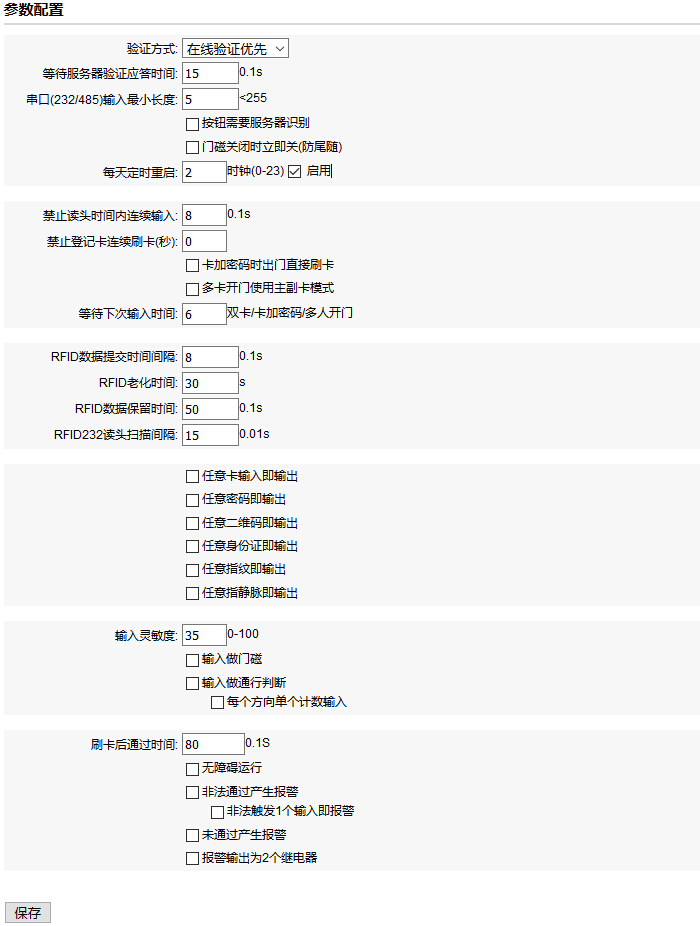

四种验证模式

• 在线验证优先：刷卡后,如果是在线的情况下,则发给服务器验证,不保存记录；如果不在线,则控制器比对自身的数据验证,且保存记录。
• 脱机验证优先：刷卡后,先判断控制器是否存在该卡,如果存在就继续判断权限,且保存记录；如果不存在该卡,则发给服务器验证。
• 仅在线验证： 刷卡后,发给服务器验证,不保存记录。
• 仅脱机验证： 刷卡后,只判断自身是否有存在该卡,不发给服务器；但保存刷卡记录。

高级功能

支持控制器端直接发起拉指令数据，使通讯过程更简单。 控制器通过心跳向服务器拉取需要执行的指令，这样服务器只需要准备好指令数据，不需要自己主动发送指令到控制器，而减少通讯开发和运行的复杂程度。本功能支持Http和TCP协议。

硬件平台：云+控制器。

特性

• 支持2个WG读卡器接口，支持WG2、WG34等协议，通过web可配置。
• 2组485接口，2组按钮开关量输入，2组报警输入，2个继电器控制输出，1个继电器报警。
• 可外接2组温湿度传感器，采集温度和湿度，设置报警范围产生报警。

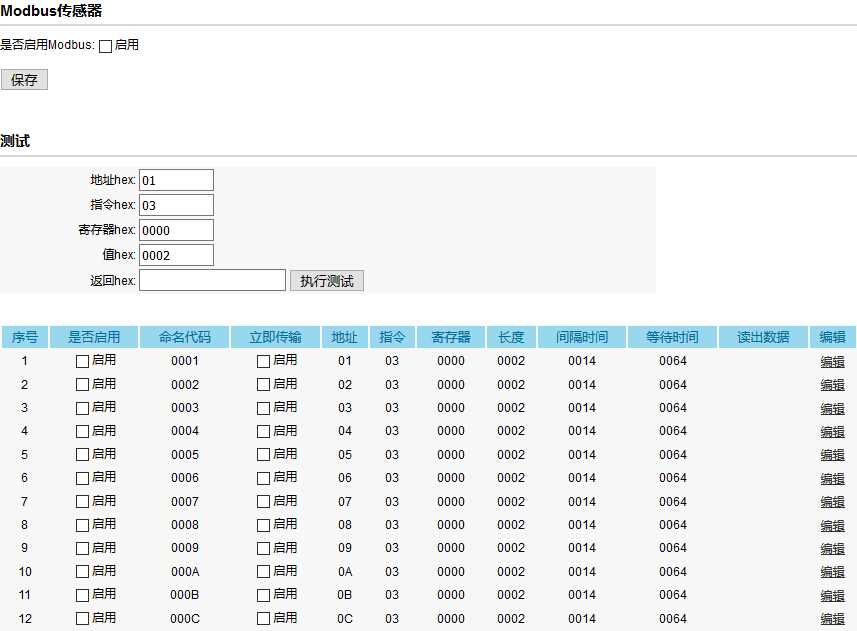

• 支持12组modbus协议的传感器，自定义采集数据。

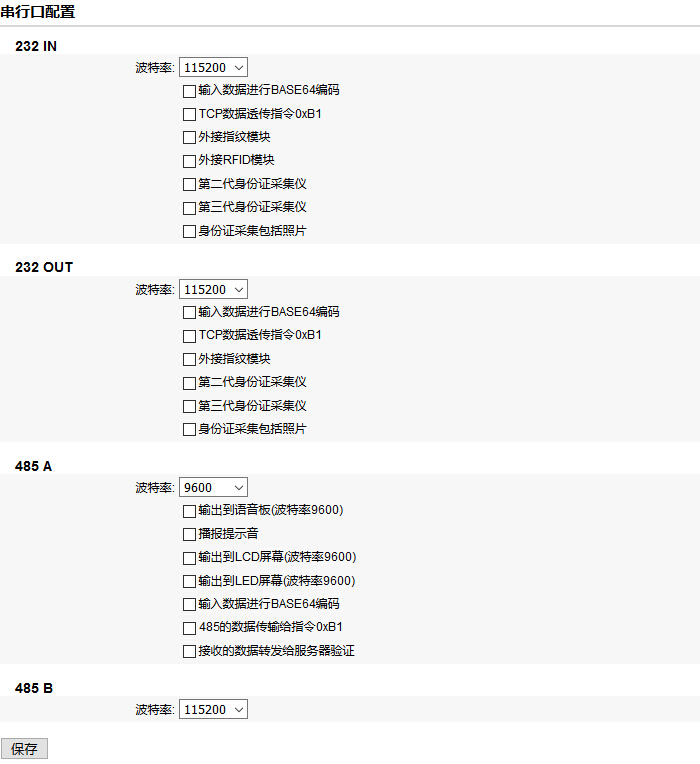

• 直接支持2个232输入，如二维码、身份证采集仪、静脉指纹仪、指纹模块、RFID读头。
• Web界面配置连接人脸抓拍摄像机，实现人脸云端验证。
• 支持485通讯传输，可以实现自有485设备通讯控制。
• 支持二代身份证采集仪，可以采集身份证信息，包括照片。
• 485支持语音模块，实时现场播报合成语音，如“欢迎光临，李经理！”，由服务器软件控制。
• 485支持485类型的读头，包括带显示屏的485读头。
• 支持LCD屏幕显示，实现现场屏幕显示。

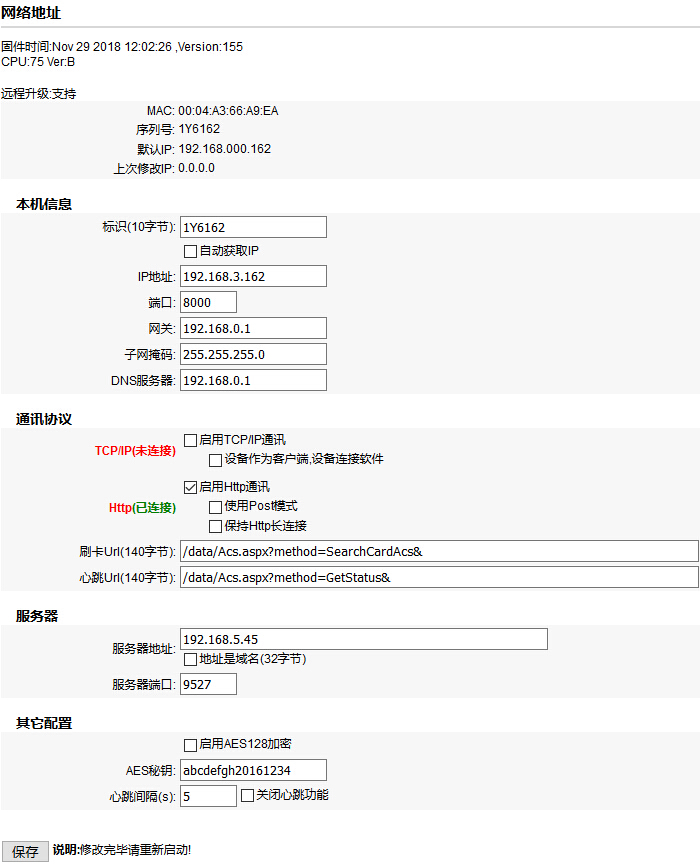

• 支持TCP/IP、Http协议。
• Http协议支持域名和IP地址服务器，支持自定义URL路径，适合云端应用开发。
• Http 支持Post和Get 方式提交数据，2种方式任选，同时支持长连接方式。
• 支持AES128加密，自定义秘钥，数据更安全。
• 支持控制器端直接发起拉指令数据，使通讯过程更简单。
• 提供SDK开发包，以及Demo代码。
• 人脸识别提供百度、腾讯等第3方人脸算法的demo。

参数

电源	12VDC
接口	1个RJ45 2个232端口 DB9针 2个485接口*
输入	2个按钮 2个门磁 1个报警 1个火警
门禁请求	2个刷卡密码、2个（静脉、指纹、二维码、身份证），1个RFID、1个人脸
输出	2个锁控制 1个报警
读头	2个WG接口
485	Poris 485读头 LCD485读头 LCD显示屏 语音输出
扩展口	4组输入
其他接口	2组温湿度1线接口，2个温度和2个湿度检测
电源输出	1个USB供电口（5VDC），1组5V直流电源
支持协议	HTTP TCP
PCB尺寸	100.5mm*210mm
卡容量	60000
刷卡记录	19000
报警记录	8800

注意

485接口默认为1个，可选配2个。

接线图

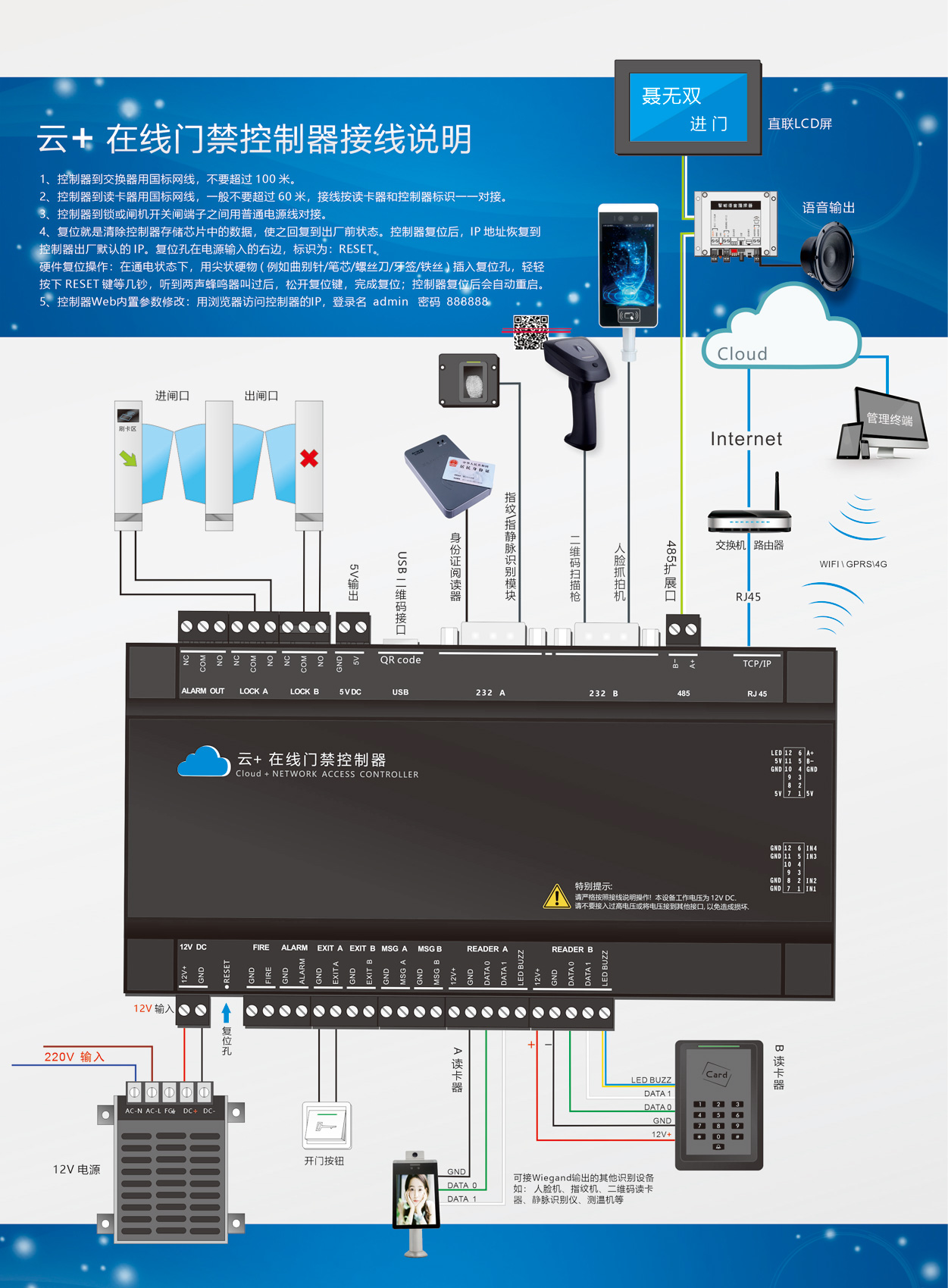

云+控制器C版接线图。

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
