# TCP/IP电梯板

智能电梯楼层控制器是 TCP/IP 控制器标准系列中的一种,使用标准的工业 TCP/IP 网络通讯,在一个管理系统中设备台数不受限制;每块控制板有 32个输出,可连接 1个扩展板,输出控制接口可以合计达到 64 个,可配置输出常开常闭,软件兼容全部类型的联网控制器。该控制器多用于电梯楼层控制、智能机柜控制等用途。

彩页下载 接线图下载 硬件说明
彩页 接线图 硬件说明

# 产品外观

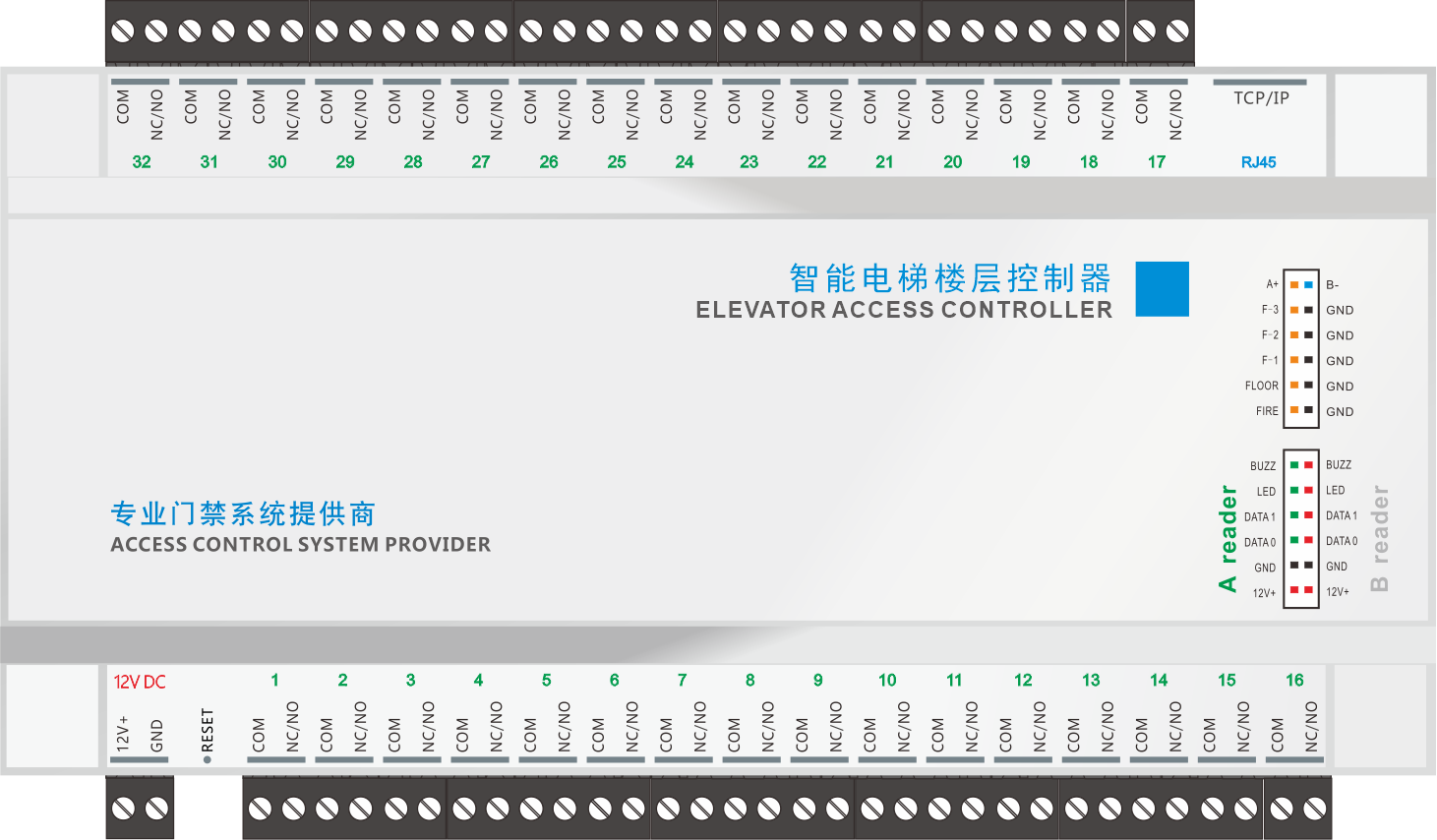

TCP/IP电梯板

# 性能特性

  • 高性能32位CPU处理器;
  • 标准 10/100M的TCP/IP通讯。
  • 大容量Flash芯片,12万卡信息,20万记录;
  • 32路输出。
  • 板载1路485通信,可以做对讲、扩展、电梯联动功能;
  • 每个主板可以接1个扩展板,达到64个输出。
  • 增加采集板支持访客功能
  • 支持直达楼层功能(16层模式),配置扩展板支持32层直达。
  • 支持手动火警模式。
  • 通过485通信,可选第3方对讲协议输入;
  • 可选通过485直接输出到电梯控制器系统;
  • 输出可以定义为常开或者常闭(硬件软件都可以修改)。
  • 开门时区,分别设定对应的多种开门方式,如卡、卡+密码、卡或密码、密码、双卡、首卡开门等;
  • 支持远程操作开关门、远程开关;
  • 支持实时状态显示;
  • 支持2个weigend读卡器,自动适应26、34、37协议,且可自行配置支持的协议;
  • 支持8组定时器功能,可配置多种定时功能,如某星期的某段时间打开某些楼层;
  • 支持与其它485门禁、tcp/ip控制器混合安装,用同一软件管理;
  • 内嵌WEB服务器,可以通过浏览器进行所有设置,包括实时显示状态和记录;

注意

电梯板如果是设置成断电后还能正常按按键的工作模式时,要适当调节供电电源的输出电压,调至15V,否则继电器会因供电电压不够不能正常工作。

# 性能参数

  • 卡容量: 100000张
  • 记录存量: 200000条
  • 通讯方式: TCP/IP
  • 通讯距离: 软件管理不受距离限制
  • 读 卡 器: wiegand(韦根)协议
  • 开门方式: 单卡、密码、卡+密码、双卡、软件远程
  • 扩展通讯: 485 通讯,做对讲、扩展、电梯联动用

# 标准接口

  • 读 卡 器: 1个
  • 控制输出: 32
  • 火警输入: 1个
  • 楼层按钮: 32个( 采集板)
  • 限位输入: 1个
  • TCP/IP通讯: 1个
  • 485 通讯: 1个(可扩展)

# 基本参数

  • 主板尺寸: 218×136×22mm
  • 主板颜色: 深蓝 (标准版)
  • 主板重量: 约460克
  • 外壳尺寸: 214×110×37mm
  • 机箱尺寸: 285×240×82mm 380×300×75mm(大箱)
  • 机箱颜色: 黑色
  • 机箱重量: 约1400克(大箱2400克)
  • 工作温度: <60℃
  • 环境湿度: 10% ~ 95% R.H
  • 工作电压: DC 12V
  • 工作电流: < 80mA
  • 额定功率: ≤5W
  • 断电保护: 10 年

# 接线图

TCP/IP电梯控制器接线图。

TCP/IP电梯板接线图

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
