# 485嵌入式
嵌入式门禁控制器是485通讯门禁系列中的一种,根据自带感应线圈的读卡器类别分为ID和IC两种,是目前国内最小的嵌入式联网控制器,采用标准的工业串口通讯,通讯距离可达1200米,一条总线可以接255台设备;内置一个读卡器材(ID或IC),可外接一个体Wiegand通讯方式的读卡器,实现进出刷卡,主要应用于安装位置小的地方,嵌入安装到楼宇对讲设备中,实现小区门禁功能。该门禁控制器装上外壳,可做为联网门禁一体机单独或与其他联网门禁混合安装使用;IC控制器支持不联网管理授权方式使用。
彩页下载 | 接线图下载 | 硬件说明 |
---|---|---|
彩页 | 接线图 | 硬件说明 |

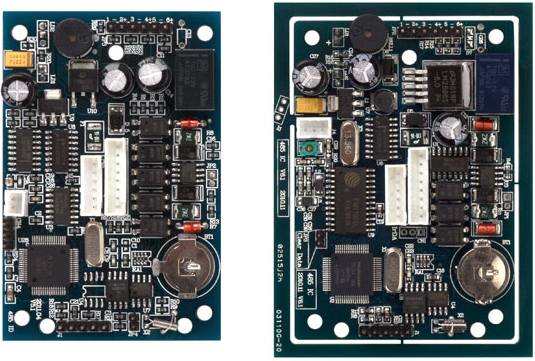

# 产品外观
# 性能特性
- 标准 485通讯,多级防雷、防浪涌保护
- 全部芯片采用进口全新原装,满足工业级要求,更广泛的工作环境
- 日本松下高品质继电器,更高开关寿命
- 支持黑名单功能(仅IC)
- 支持IC卡授权功能,实现脱机授权,支持有效期(仅IC)
- 支持读扇区功能(仅IC)
- 支持更换不同尺寸感应天线
- 支持外接读卡器,实现进出都刷卡,兼容韦根26/34的读卡器、指纹机等
- 开放时间多达16组,每组可选择不同的鉴别方式
- 多种鉴别方式:卡、卡+密码、密码、双卡、自由通行、定时开关门、定时报警
- 支持远程操作开关、锁门
- 支持跨机区域防潜返
- 支持多个报警事件的报警输出,如无效卡、无效时间、门报警、门开超时
- 支持单独设置每张卡的有效期
- 所有门禁设备支持混合安装
# 性能参数
- 卡容量: 30000张
- 记录存量: 60000条
- 报警容量: 60000条
- 通讯方式: 485
- 通讯距离: 1200米
- 识别设备: wiegand(韦根)协议
- 读卡距离: 3 – 9 cm(自带线圈感应距离)
- 开门方式: 单卡、密码、卡+密码、双卡、软件远程、自由通行、按钮、定时
# 标准接口
- 读 卡 器: 1个
- 感应线圈: 1个
- 火警输入: 1个
- 出门按钮: 1个
- 门磁输入: 1个
- 485 通讯: 1个
# 基本参数
- 主板尺寸: 78×52×12mm
- 主板颜色: 深蓝
- 线圈尺寸:
- ID
47×47×4mm
75×41×4mm
85×65×4mm
- IC
56×55×5mm
50×40×5mm
84×61×3mm
- ID
- 主板重量: 约60克
- 外壳尺寸:
115×75×22mm
- 外壳颜色: 黑色
- 外壳重量: 约50克
- 工作温度: <60℃
- 环境湿度: 10% ~ 95% R.H
- 工作电压: DC 12V
- 工作电流: < 80mA
- 额定功率: ≤5W
- 断电保护: 10 年

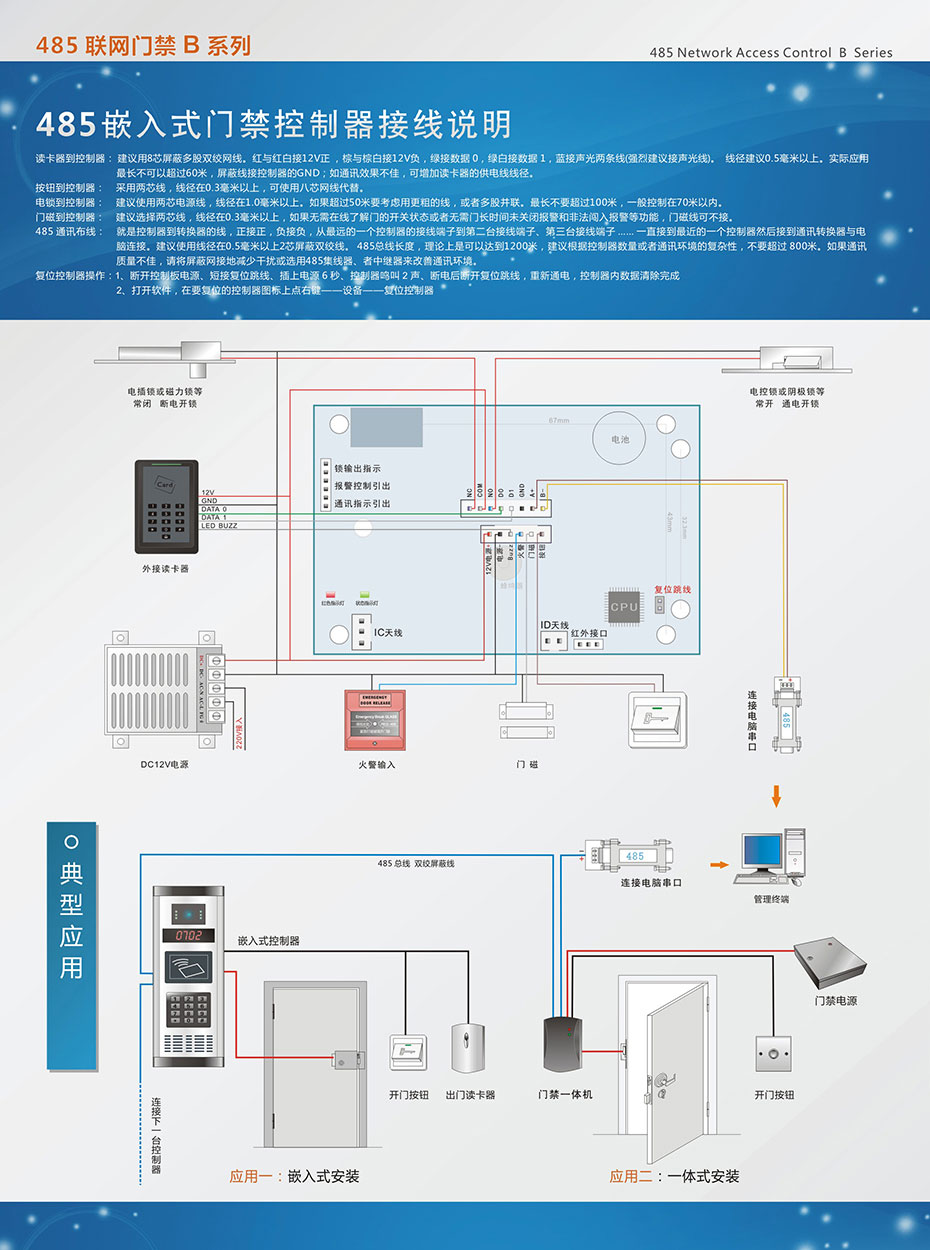

# 接线图
485嵌入式控制器接线图。
