485电梯板

智能电梯楼层控器是485控制标准系列中的一种，采用标准的485工业串行口9600波特率通讯，距离可达1200米，一条总线可以接255台各类485门禁控制器；每块控制板有32个输出，可连接1个扩展板，输出控制接口可以合计达到64个，可配置输出常开常闭，软件兼容全部类型的联网控制器。该控制器多用于电梯楼层控制、智能机柜控制等用途。

彩页下载	接线图下载	硬件说明
彩页	接线图	硬件说明

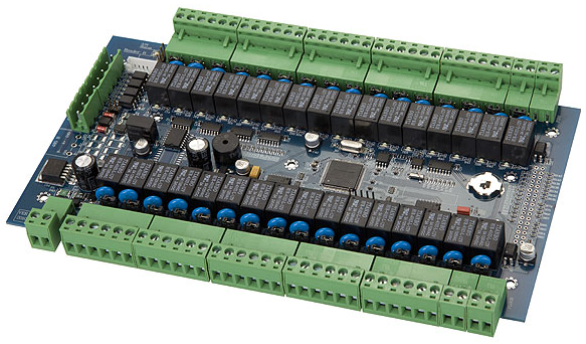

产品外观

性能特性

• 标准 485通讯，多级防雷、防浪涌保护
• 大容量Flash存储器，保存数据断电10年不丢失
• 全部芯片采用进口全新原装，满足工业级要求，满足更广泛的工作环境
• 所有的输入接口带光耦保护，系统更可靠
• 每个板支持32路输出，支持常开常闭通过跳线或软件转换
• 可以再增加扩展板，达到64路输出
• 增加楼层信号板，支持访客对讲联动功能
• 开放时间多达16组，每组可选择不同的鉴别方式
• 支持16层直达模式
• 多种鉴别方式：卡、卡+密码、密码、双卡
• 支持远程操作开关
• 支持紧急按钮输入，实现火警联动或紧急情况下电梯的正常使用
• 支持一楼行程开关输入
• Weigand接口兼容26、34、37协议，具有光耦保护
• 支持单独设置每张卡的有效期
• 所有门禁设备支持混合安装

性能参数

• 卡容量： 20000张
• 记录存量： 60000条
• 报警容量： 60000条
• 通讯方式： 485
• 通讯距离： 1200米
• 读 卡 器： wiegand（韦根）协议
• 开门方式： 单卡、密码、卡+密码、双卡、软件远程

标准接口

• 读 卡 器： 1个
• 控制输出： 32个
• 火警输入： 1个
• 楼层按钮： 32个( 采集板)
• 限位输入： 1个
• 485 通讯： 1个

基本参数

• 主板尺寸： 218×136×32mm
• 主板颜色： 深蓝 (标准版)
• 主板重量： 约450克
• 机箱尺寸： 285×240×82mm 380×300×75mm(大箱)
• 机箱颜色： 黑色
• 机箱重量： 约1400克(大箱2400克)
• 工作温度： <60℃
• 环境湿度： 10% ~ 95% R.H
• 工作电压： DC 12V
• 工作电流： < 100mA
• 额定功率： ≤5W
• 断电保护： 10 年

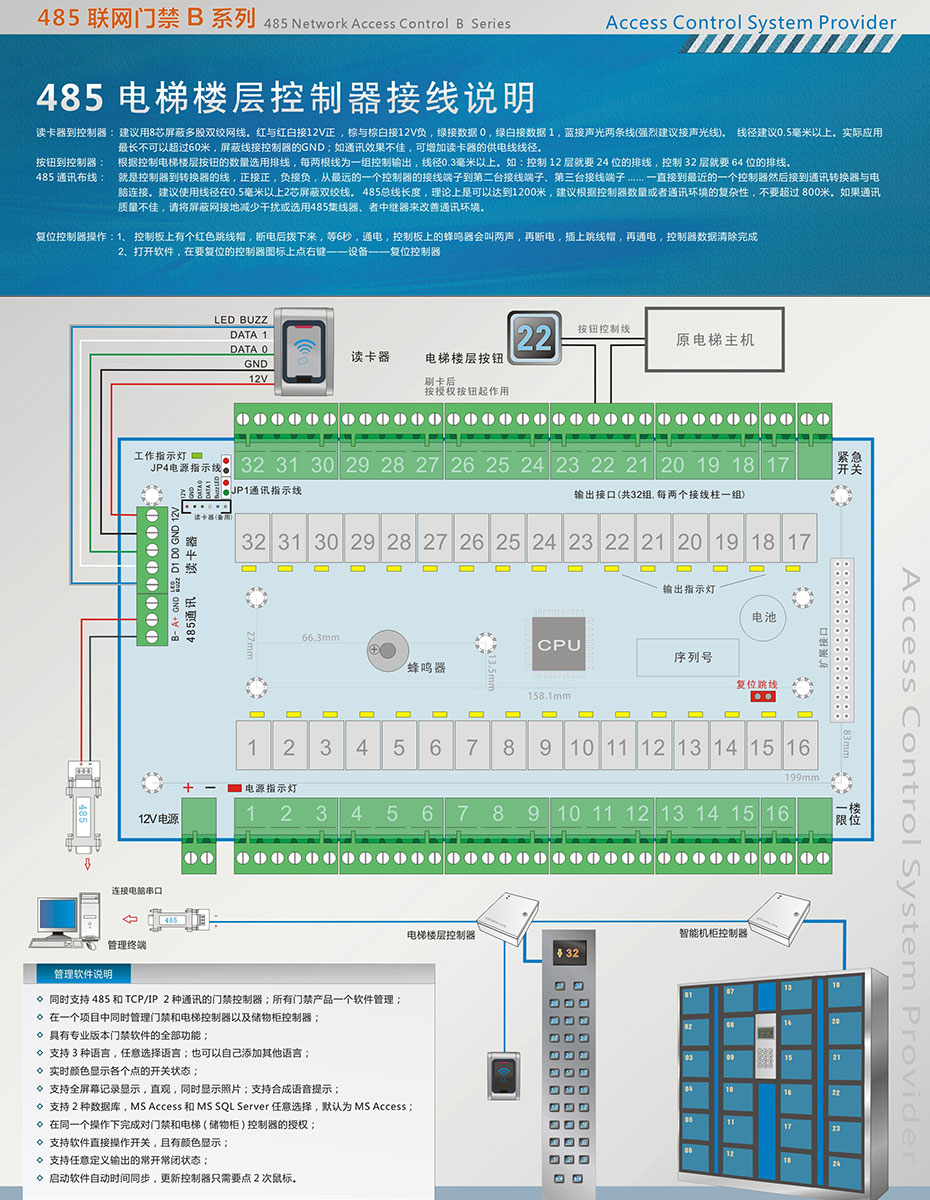

接线图

485电梯板接线图。

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
