# TCP/IP实用型

具有好用、稳定、精小、价优等特性;标准配置自带12V4A电源,外接一个Wiegand读卡器,实现一个门的进门单向刷卡功能。

彩页下载 接线图下载 硬件说明
彩页 接线图 硬件说明

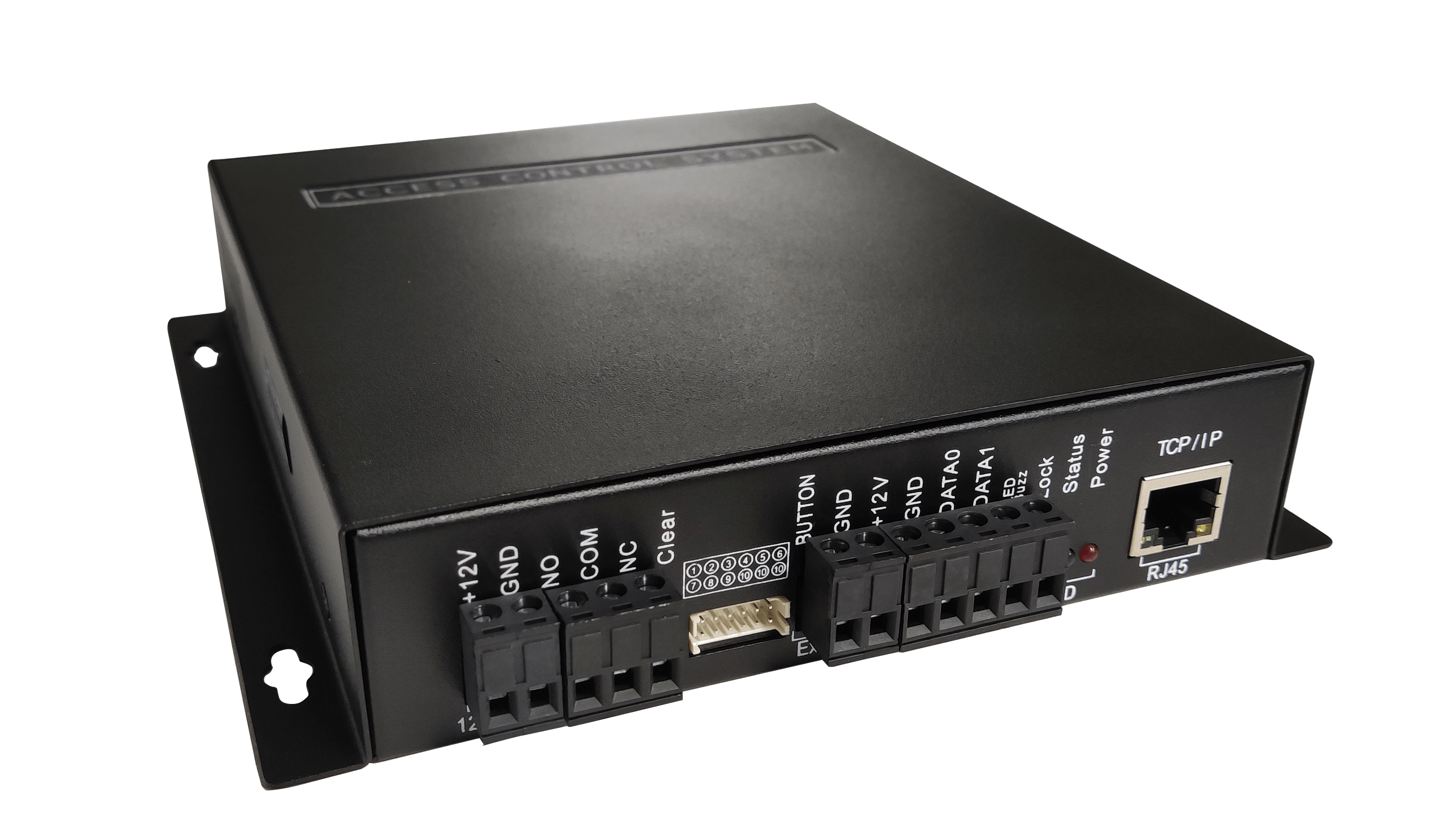

# 产品外观

产品外观

# 性能特性

  • 标准 485通讯或TCP/IP通讯,多重防雷、防浪涌保护
  • 大容量Flash存储器,保存数据断电10年不丢失
  • 全部芯片采用进口全新原装,满足工业级要求,满足更广泛的工作环境
  • 所有的输入接口带光耦保护,系统更可靠
  • 每个门的开门时间多达 16 组,每组可选择不同的鉴别方式
  • 多种开门鉴别方式:卡、密码、卡+密码、双卡、自由通行、定时开关门、定时报警
  • 支持远程操作开关门、开关火警、开关报警、锁门
  • 支持跨机区域防潜返
  • 支持多个事件的报警输出,如无效卡、无效时间、门报警、门开超时
  • 所有Weigand接口兼容26、34、37协议,具有光耦保护
  • 支持单独设置每张卡的有效期
  • 所有门禁设备支持混合安装
  • 配合软件支持考勤、实时在线巡更功能
  • 装网络摄像头,配合多功能电子地图,可实现网络实时监控和视频抓拍
  • 控制器包含机箱、控制主板、12V4A电源

# 性能参数

  • 卡容量: 3000张(可定制容量)
  • 记录存量: 60000条
  • 报警容量: 60000条
  • 通讯方式: 485 或TCP/IP
  • 通讯距离: 1200米 /100米
  • 读 卡 器: wiegand(韦根)协议
  • 开门方式: 单卡、密码、卡+密码、双卡、软件远程、自由通行、按钮、定时

# 标准接口

  • 读 卡 器: 1个(可定制成2个)
  • 报警输出: 1个(定制功能)
  • 火警输入: 1个(定制功能)
  • 出门按钮: 1个(可定制成2个)
  • 门磁输入: 1个(定制功能)
  • 电锁输出: 1个(可定制成2个)
  • 通讯接口: 1个(485或TCP/IP)

# 基本参数

  • 主板尺寸: 135×105×20mm
  • 主板颜色: 深蓝
  • 主板重量: 约150克
  • 机箱尺寸: 180×167×37mm
  • 机箱颜色: 黑色
  • 机箱重量: 约1300克
  • 工作温度: <60℃
  • 环境湿度: 10% ~ 95% R.H
  • 工作电压: DC 12V
  • 工作电流: < 80mA
  • 额定功率: ≤5W
  • 断电保护: 10 年

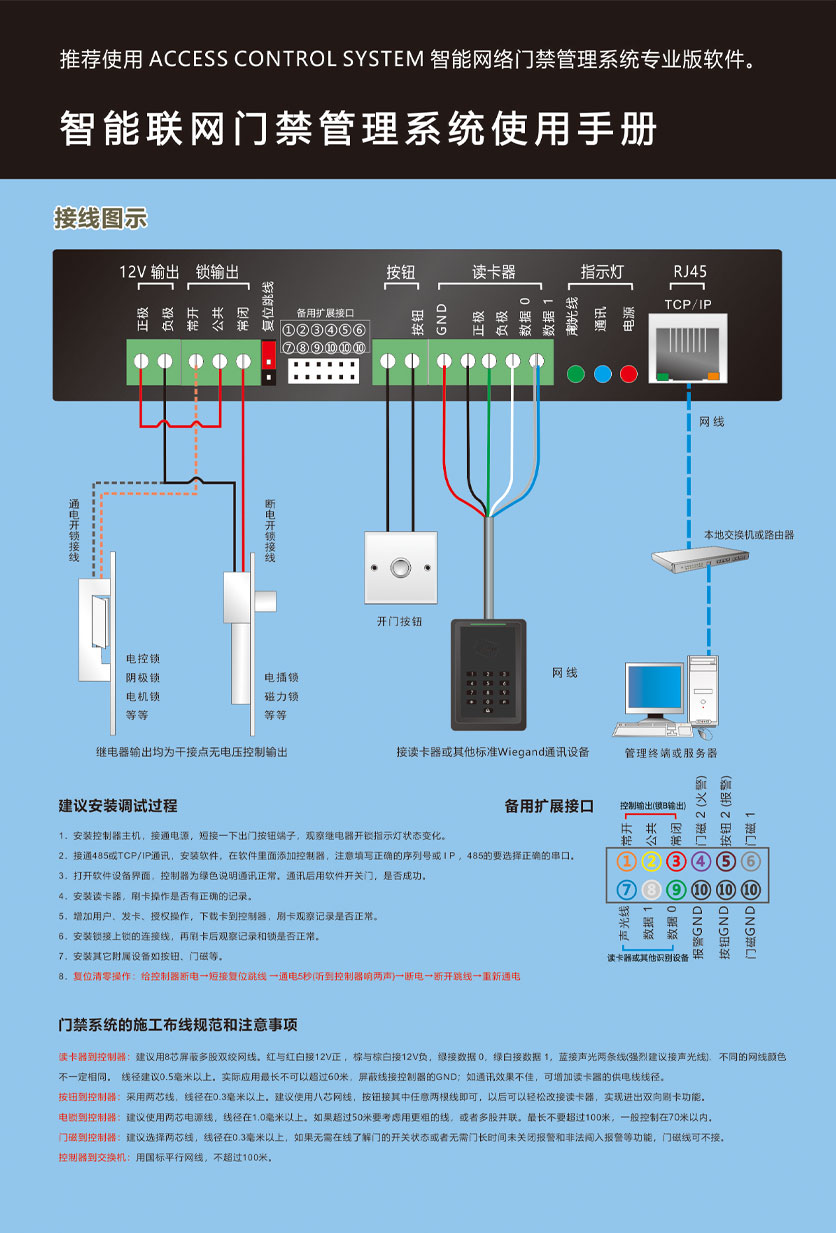

# 接线图

TCP/IP实用型接线图。

接线图

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
